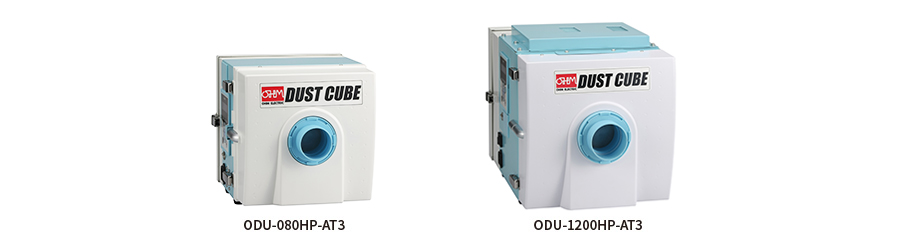

クリーンルーム用 高圧型 ODU-HP
落下した微粉塵等を高い圧力で吸い上げる高圧型。クリーンルームで使用可能。
特長
| 使用環境 | タイプ | 仕様 | ||
| クリーンルーム用 | 高圧型 | 操作パネル | リモート操作 | 簡単脱着フランジ |
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE |
型式・仕様
| 型式 | ODU-080HP-AT3 | ODU-1200HP-AT3 | |
| 最大風量 | 1.9m3/min | 5.5m3/min | |
| 最大静圧 | 9.3kPa | 13.5kPa | |
| 捕集効率 | 99%以上（0.3μm以上の粒子径） | 99.97%以上（0.3μm以上の粒子径） | |
| 定格電圧（50/60Hz） | 単相AC100V | 単相AC200V | |
| 定格電流 | 7.6A | 9.5A | |
| 使用周囲温度 | 0～＋40℃ | ||
| 使用周囲湿度 | 80%RH以下（結露無き事） | ||
| 騒音（A特性） | 70dB | 77dB | |
| 最高吸気温度 | ＋40℃ | ||
| 適合 | 環境対応 | RoHS2 | |
| 本体質量 | 約10.0kg | 約26.7kg | |
- 使用電源電圧は定格電圧の±10％以内（変動）でご使用ください。
かんたん機種選定
使用環境に合わせて情報を入力するだけで必要能力を簡単に選定することができます。

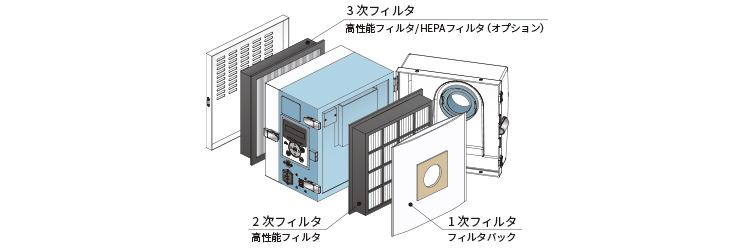

構造
①1次フィルタ
5層のポリプロピレン不織布からなるフィルタパック。各層の通気性を変えることにより目詰まりしにくく、強度も高いため紙パックのように簡単に破れることはありません。
②2次フィルタ
ポリプロピレン不織布がプリーツ折フィルタに成型され、外枠はABS樹脂からなります。捕集効率が高く0.3μmを99％以上捕集できます。
③3次フィルタ（HEPAフィルタ）
1次・2次で捕集されなかった粒子やファンモータ室で発塵した微粒子を捕集します。クリーンクラス100,000 ～ 10,000（HEPAフィルタ装着時1,000 ～ 100 ※ODU-1200HP-AT3はHEPAフィルタ標準装備でクリーンクラス1,000）。
5層のポリプロピレン不織布からなるフィルタパック。各層の通気性を変えることにより目詰まりしにくく、強度も高いため紙パックのように簡単に破れることはありません。
②2次フィルタ
ポリプロピレン不織布がプリーツ折フィルタに成型され、外枠はABS樹脂からなります。捕集効率が高く0.3μmを99％以上捕集できます。
③3次フィルタ（HEPAフィルタ）
1次・2次で捕集されなかった粒子やファンモータ室で発塵した微粒子を捕集します。クリーンクラス100,000 ～ 10,000（HEPAフィルタ装着時1,000 ～ 100 ※ODU-1200HP-AT3はHEPAフィルタ標準装備でクリーンクラス1,000）。
操作パネル
リモートコントロール機能
リモートコネクタを配線・接続することにより遠隔操作が可能となります。
本体側
リモートケーブル差込口
・運転ON/OFF ・能力レベルの変更
・運転圧力信号、フィルタ目詰信号、
運転信号、異常信号の出力が可能。
・運転圧力信号、フィルタ目詰信号、
運転信号、異常信号の出力が可能。
- 運転入力信号
- 運転圧力出力信号（DC1～5V）
- フィルタ目詰出力信号
- 遠隔操作入力信号
- 運転出力信号
- 異常出力信号
- 能力レベル変更入力信号（DC0.6～5V）
- GND
ページ内目次
ODU-080HP-AT3
最大風量
1.9m3/min
最大静圧
9.3kPa
梱包内容
本体：1台 電源ケーブル：3m 取扱説明書：1冊

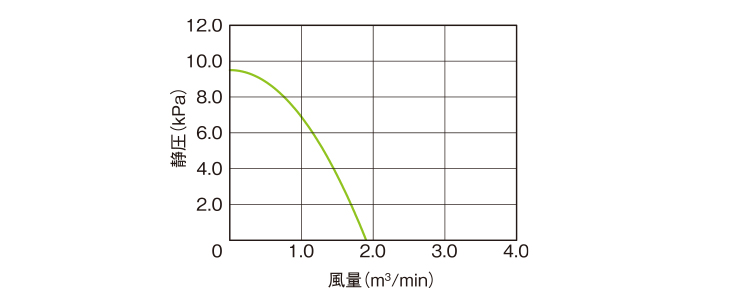

性能曲線

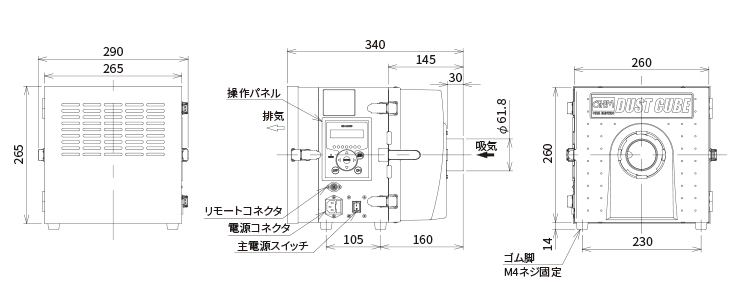

外形寸法図
メンテナンス品
| 1次 | 2次/3次 | 3次（オプション）※1 | |
| フィルタ名称 | フィルタパック | 高性能フィルタ | HEPAフィルタ |
| 型式 | FB-25 | CHF-2525-50 | HEP-2525-50 |
| 捕集効率 | 45μm 95％以上 | 0.3μm 99％以上 | 0.3μm 99.97％以上 |
| 寸法 | H250×W300 | H250×W250 厚み50 | H250×W250 厚み50 |
| フィルタ枠材質 | － | ABS | アルミ |
| 材質 | ポリプロピレン+厚紙 | ポリプロピレン | ガラス繊維 |
| 販売単位 | 1set（ 5枚入） | 1個 | |
オプション
| リモートケーブル | 長さ |
| RC-03M | 3m |
| RC-05M | 5m |
| 脱着フランジ | ダクト径 |
| FRJ-D-38-35-92 | Ø38 |
| FRJ-D-50-35-92 | Ø50 |
最大風量
5.5m3/min
最大静圧
13.5kPa
梱包内容
本体：1台 電源ケーブル：3m 取扱説明書：1冊

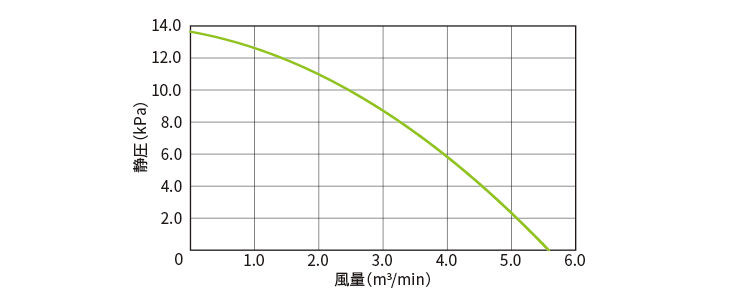

性能曲線

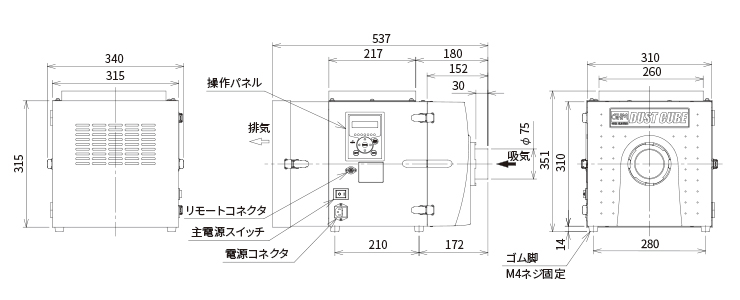

外形寸法図

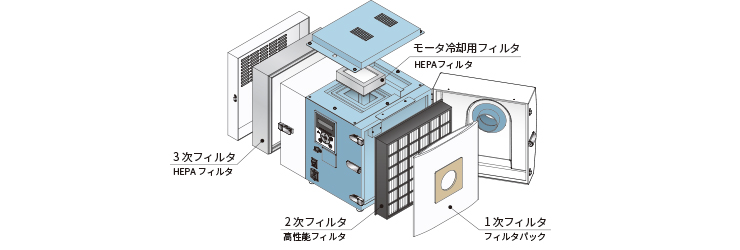

メンテナンス品
| 1次 | 2次 | 3次 | - | |
| フィルタ名称 | フィルタパック | 高性能フィルタ | HEPAフィルタ | モータ冷却用フィルタ |
| 型式 | FB-30 | CHF-3030-50 | HEP-3030-69 | HEP-1293-34 |
| 捕集効率 | 45μm 95％以上 | 0.3μm 99％以上 | 0.3μm 99.97％以上 | 0.3μm 99.97％以上 |
| 寸法 | H300×W300 | H300×W300 厚み50 | H300×W300 厚み69 | H123×W93 厚み34 |
| フィルタ枠材質 | － | ポリプロピレン | アルミ | アルミ |
| 材質 | ポリプロピレン+厚紙 | ポリプロピレン | ガラス繊維 | ガラス繊維 |
| 販売単位 | 1set（ 5枚入） | 1個 | ||
オプション
| リモートケーブル | 長さ |
| RC-03M | 3m |
| RC-05M | 5m |
| 脱着フランジ | ダクト径 |
| FRJ-D-38-35-108 | Ø38 |
| FRJ-D-50-35-108 | Ø50 |
| FRJ-D-65-35-108 | Ø65 |
注意
※ダストキューブは一般的な粉塵、臭いの吸引捕集を目的としているため、次のものは絶対に吸引させないでください。
・ガソリン・シンナー・ベンジン・灯油・有機溶剤等の引火性物質。
・アルミニウム・マグネシウム・チタン・亜鉛・エポキシ等の爆発性粉塵やそれらが付着混在した物体等。
・高速切断機・グラインダー・溶接機等から発生する火花を含んだ粉塵。
・タバコの煙。
・水・油・薬品等の液体。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※屋外での使用はできません。
※振動・衝撃のある場所では使用できません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
・ガソリン・シンナー・ベンジン・灯油・有機溶剤等の引火性物質。
・アルミニウム・マグネシウム・チタン・亜鉛・エポキシ等の爆発性粉塵やそれらが付着混在した物体等。
・高速切断機・グラインダー・溶接機等から発生する火花を含んだ粉塵。
・タバコの煙。
・水・油・薬品等の液体。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※屋外での使用はできません。
※振動・衝撃のある場所では使用できません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
