ペルチェ空冷式
ペルチェを利用した恒温水循環装置。水、エチレングリコールなどの循環液の液温を制御し、一定温度に保ちます。
特長
| 使用環境 | 冷却方式 | 放熱タイプ | 機能 | |
| 屋内 | ペルチェ | 空冷 | 表示機能 | ワイドレンジ |
・用途 ディスペンサー液、医療機器、レーザーマーカー、理化学機器、ウェハー製造工程、LD（レーザーダイオード）式印刷機等の温調
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE |
型式・仕様
| 型式 | BCU-01P220-AW | |
| 冷却方式 | ペルチェ空冷式 | |
| 冷却能力 ※1 | 220W | |
| 加熱能力 ※1 | 500W | |
| 定格電圧（50/60Hz） | 単相AC100V～AC240V | |
| 最大消費電力 | 600VA | |
| 液循環方式 | 密閉循環 | |
| 使用流体 ※4 | エチレングリコール（希釈濃度30％以下）※2 精製水（イオン交換水）※3 | |
| 配管接続 | CPCカップリング（付属CPCカップリング ニップル外径Ø9.5mm） | |
| タンク容量 | 500ml（MAX） | |
| ポンプ流量 ※5 | 約3L/min | |
| ポンプ揚程 ※5 | 約7.5m | |
| 温度調節方式 | オートチューニング機能付PID制御 | |
| 制御方式 | 極性反転型リニア電圧制御 | |
| 内部温度センサ | 測温抵抗体JIS Pt100／JPt100 三導線式 | |
| 温度設定範囲 ※6 | －10℃～＋40℃ | |
| 表示精度 | ±0.1℃ | |
| 表示分解能 | 0.1℃ | |
| 温度制御精度 | ±0.03℃ | |
| 使用周囲温度 | 0～＋40℃ | |
| 使用周囲湿度 | 80％RH以下 結露無き事 | |
| 外部入出力 | アナログ出力（0-10V）1点※7アラーム接点出力（AC100V 1.0A/DC24V 1.0A）1点 イベント接点出力（AC100V 1.0A/DC24V 1.0A）1点 通信：RS-485 1点通信：USB2.0 1点 |
|
| 安全機能 | ヒューズ＜AC250V 10A＞（一次側両切り） アラーム用ブザー 自己診断機能 上限温度異常検出／下限温度異常検出／冷却ジャケット温度異常検出 放熱フィン温度異常検出／ペルチェ電源出力異常／循環液流量低下検出 |
|
| 騒音（A特性） | 約57dB（MAX） | |
| 適合 | 環境対応 | RoHS2 |
| 外形寸法（ｍｍ） | W225×H374×D273 | |
| 本体質量 ※8 | 約12.0kg | |
※1 周囲温度が＋30℃時の公称冷却能力・加熱能力です。
※2 使用する液体の比重は1.0以下、また粘度は10cp以下としてください。粘度が高いとポンプが停止する場合があります。
※3 使用する液体の比抵抗は、0.1MΩ・cm以下としてください。比抵抗が高いと、ポンプ寿命が著しく低下する場合があります。
※4 その他の液を使用される場合には弊社までお問い合わせください。
※5 循環液入口と循環液出口を内径ø6.5約1.0ｍで直結した場合の数値です。負荷により低下します。
※6 設定温度0℃以下でのご使用の際は、循環液が凍結しないように考慮してください。流量低下によるアラームとなります。
※7 アナログ出力：負荷インピーダンス 100ｋΩ以上
※8 循環液が充填されていない状態の質量です。
※2 使用する液体の比重は1.0以下、また粘度は10cp以下としてください。粘度が高いとポンプが停止する場合があります。
※3 使用する液体の比抵抗は、0.1MΩ・cm以下としてください。比抵抗が高いと、ポンプ寿命が著しく低下する場合があります。
※4 その他の液を使用される場合には弊社までお問い合わせください。
※5 循環液入口と循環液出口を内径ø6.5約1.0ｍで直結した場合の数値です。負荷により低下します。
※6 設定温度0℃以下でのご使用の際は、循環液が凍結しないように考慮してください。流量低下によるアラームとなります。
※7 アナログ出力：負荷インピーダンス 100ｋΩ以上
※8 循環液が充填されていない状態の質量です。
BCU-01P220-AW
能力
冷却能力：220W 加熱能力：500W
梱包内容
本体：1台 CPCカップリングニップル外径 Ø 9.5mm：3個
RS485用コネクタ6P：1個 電源コード3m：1本 取扱説明書：1冊
RS485用コネクタ6P：1個 電源コード3m：1本 取扱説明書：1冊
メンテナンス品
| 交換用脱着式フィルタ | BCF-S4（1枚） |
専用ソフト
専用ソフト（無償ダウンロード可能）によりPCでの操作・データ記録が可能。

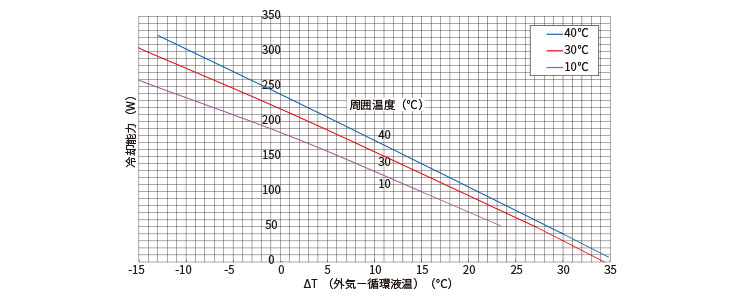

能力特性図

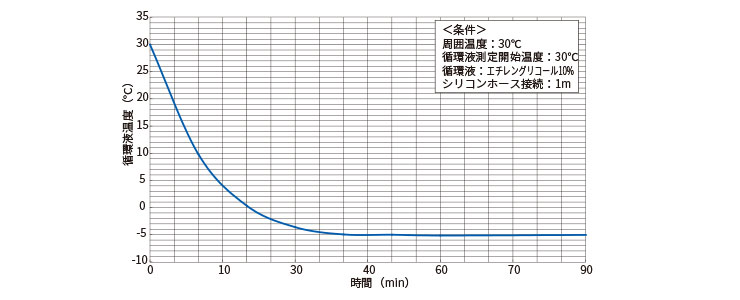

到達温度特性図

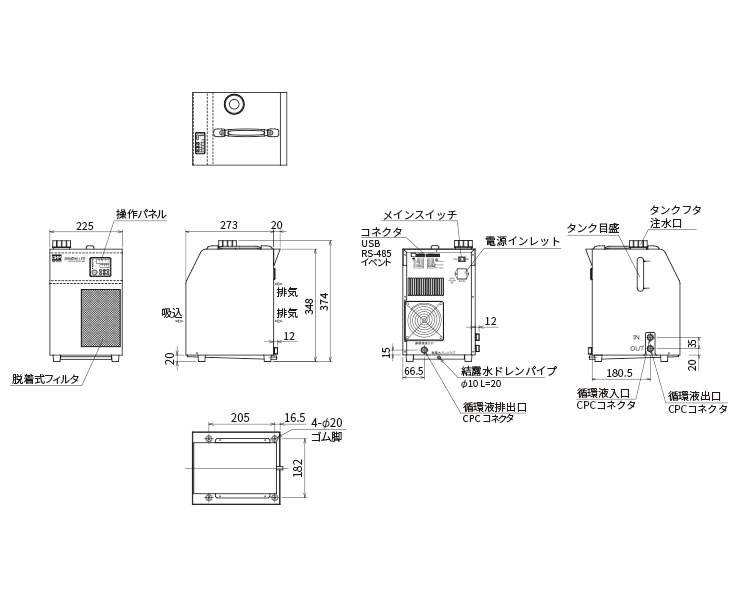

外形寸法図
接続例

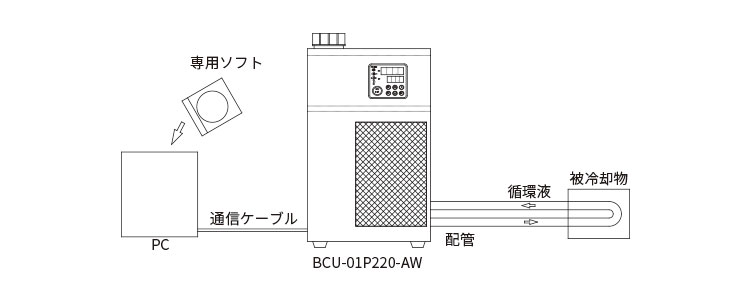

被冷却物に循環液を供給する場合

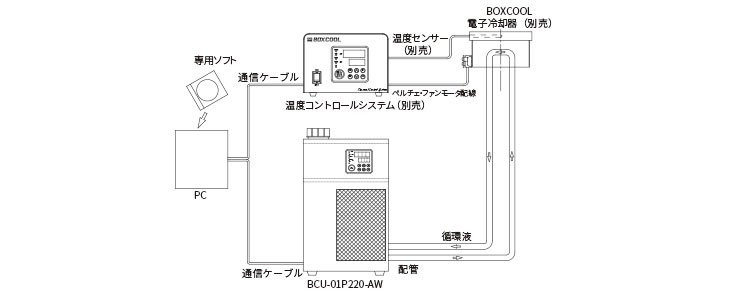

温度コントロールシステムと併用し、
BOX COOLを極低温で使用する場合
注意
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※取扱説明書に記載の液体以外は使用しないでください。
※停止状態でタンク目盛MAX以上に液を入れないでください。動作状況によりオーバーフローする場合があります。
※取っ手を使用して製品を移動する場合、急激な荷重を取っ手にかけないようにしてください。
※水平な場所で使用してください。
※機器を周囲の壁や他の物品から十分に離して設置してください。
※製品の上に物を置いたり衝撃をあたえないでください。
※分解・改造は絶対におこなわないでください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※取扱説明書に記載の液体以外は使用しないでください。
※停止状態でタンク目盛MAX以上に液を入れないでください。動作状況によりオーバーフローする場合があります。
※取っ手を使用して製品を移動する場合、急激な荷重を取っ手にかけないようにしてください。
※水平な場所で使用してください。
※機器を周囲の壁や他の物品から十分に離して設置してください。
※製品の上に物を置いたり衝撃をあたえないでください。
※分解・改造は絶対におこなわないでください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
