熱対策機器


標準タイプ


ノンフロンで環境に優しいペルチェ式電子冷却器。

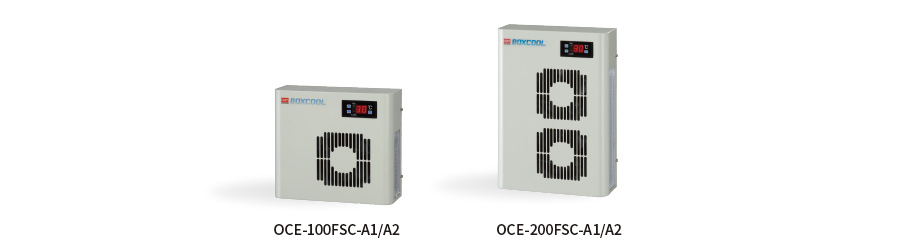

OCE-FSC

特長

使用環境 冷却方式 機能
屋内 ペルチェ 表示機能

取得規格

欧州RoHS2 中国RoHS CE UL CSA PSE

型式・仕様

型式 OCE-100FSC-A1 OCE-100FSC-A2 OCE-200FSC-A1 OCE-200FSC-A2
取付方法 側面取付型
冷却方式 空冷式冷風撹拌型
冷却能力※1 90/100W 180/200W
定格電圧(50/60Hz) 単相AC100V 単相AC200V 単相AC100V 単相AC200V
消費電流※2 定格 2.1/2.0A 1.1/1.0A 3.9/3.8A 2.0/1.9A
最大 2.3/2.2A 1.2/1.1A 4.3/4.2A 2.2/2.1A
始動電流 7.5A 4.0A 11.5A 8.0A
消費電力※2 定格 210/200W 210/200W 390/380W 390/380W
最大 230/220W 230/220W 435/425W 435/425W
使用周囲温度 0~+50℃
使用周囲湿度 80%RH以下 結露無き事
騒音(A特性) 約52dB 約56dB
表示 盤内温度、アラームコード/運転ランプ/アラームランプ
温度設定範囲 +10~+50℃(初期設定+30℃)
機能 盤内高温異常検出、メンテナンス時期お知らせタイマー、冷却側ファンモータ停止異常検出
温度センサ断線検出、電源部温度異常検出
外部出力 240V 1.5A
環境対応 RoHS2
運転方式 ON/OFF制御DIF:3℃
ドレン水※3 最大15ml/h 最大30ml/h
塗装色 ベージュ(10GY9/1相当)
外形寸法(mm)※4 W265×H241×D177 W265×H381×D177
本体質量 約6.0kg 約9.8kg
※1 周囲温度+30℃時の場合の公称冷却能力です。
※2 「定格」は周囲温度および盤内温度が+30℃の場合、「最大」は周囲温度+10℃、盤内温度が+30℃の公称値です。
※3 外部へ排出する結露水量です。表記は仕様範囲内における最大ドレン水量です。(周囲温度+50℃ 湿度80%RH 時)
※4 突起物を除いた寸法です。
  • 使用電源電圧は定格電圧の±10%以内(変動)でご使用ください。


製品ラインナップ

OCE-100FSC-A1/A2

OCE-100FSC-A1/A2

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

冷却能力

90/100W

梱包内容

本体:1台 取付ボルト:4本 SPワッシャ:4個 平ワッシャ:4個 ナット:4個
ドレンホース:1本(2m) 端子台:1個 取扱説明書:1冊

メンテナンス品

吸入口フィルタ
BCF-S1(2枚入り)

能力グラフ

能力グラフ

外形寸法図

外形寸法図

パネルカット図


パネルカット図


OCE-200FSC-A1/A2

OCE-200FSC

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

冷却能力

180/200W

梱包内容

本体:1台 取付ボルト:4本 SPワッシャ:4個 平ワッシャ:4個 ナット:4個
ドレンホース:1本(2m) 端子台:1個 取扱説明書:1冊

メンテナンス品

吸水口フィルタ
BCF-S2(2枚入り)

能力グラフ

能力グラフ

外形寸法図

外形寸法図

パネルカット図

パネルカット図

ドレン水処理装置

わずらわしいドレン水処理の手間をなくすドレン水処理装置。

注意

※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※製品の取付けは、必ず垂直(±1度)に取付けてください。
※冷却/加熱反転での使用はできません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※屋外での使用には、屋外用BOXCOOL(OCE-100BEC-AW、OCE-200BEC-AW)をご検討ください。
