空冷式プレート冷却型
プレート表面を直接冷却し、冷却対象物をロスなく吸熱。
特長
| 使用環境 | 冷却方式 | 放熱タイプ | 冷却タイプ |
| 屋内 | ペルチェ | 空冷 | プレート |
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE | |
冷却サイクル
ペルチェモジュールにより吸熱された冷却プレートは、熱伝導グリス等の伝熱材を通して、直接接触している冷却物を冷却します。また、吸熱した熱量とペルチェモジュールの発熱量はペルチェモジュール反対面からアルミ等の熱伝材を通して空冷にて放熱されます。（※1）
（※1）放熱フィンを通して吸熱した熱量を放熱側ファンより排熱します。
（※1）放熱フィンを通して吸熱した熱量を放熱側ファンより排熱します。
使用例
オーダー冷却について
ワンストップでお客様の商品開発をサポートします。
型式・仕様
| 型式 | OCE-F15P-D12 | OCE-F40P-D24 | OCE-F80P-D24 | |
| 冷却方式 | 空冷式プレート冷却型 | |||
| 冷却能力 ※1 | 20W | 55W | 110W | |
| 加熱能力 ※2 | 60W | 160W | 320W | |
| 冷却最大温度差 ※3 | 35K | 40K | 44K | |
| 定格電圧 | ファンモータ | DC12V ±5% | DC24V ±5% | |
| ペルチェ | ||||
| 定格消費電流 ※4 | 3.5A以下 | 4.5A以下 | 9.0A以下 | |
| 始動電流 ※5 | 4.5A | 5.7A | 11.3A | |
| 使用周囲温度 | 0～＋60℃ | |||
| 使用周囲湿度 | 80％RH以下 結露無き事 | |||
| 騒音（A特性） | 約40dB | 約45dB | ||
| 冷却プレート最高許容温度 | ＋80℃ | |||
| 放熱フィンベース最高許容温度 | ＋80℃ | |||
| 耐振動性 | 振動数10～55Hz 全振幅0.7mm 周期5min XYZ方向各25min | |||
| 適合 | 環境対応 | RoHS2 | ||
| 外形寸法（mm）※6 | W70×H90×D79 | W110×H135×D99 | W220×H150×D113 | |
| 本体質量 | 約0.4kg | 約1.0kg | 約2.1kg | |
※1 周囲温度が＋30℃の場合の公称冷却能力（製品別能力測定方法 空冷式プレート冷却型で測定した能力）です。
※2 周囲温度が＋30℃、プレート温度が＋30℃の場合の公称加熱能力です。
※3 周囲温度が＋30℃、プレート面熱負荷0の場合の周囲温度と冷却部の温度差です。
※4 周囲温度が＋30℃、冷却動作をした場合の定格消費電流です。（温度状態により変化します→ 表1参照）
※5 周囲温度が＋30℃の場合の始動電流です。（温度状態により変化します→ 表1参照）
※6 端子台および突起物を除いた寸法です。
※2 周囲温度が＋30℃、プレート温度が＋30℃の場合の公称加熱能力です。
※3 周囲温度が＋30℃、プレート面熱負荷0の場合の周囲温度と冷却部の温度差です。
※4 周囲温度が＋30℃、冷却動作をした場合の定格消費電流です。（温度状態により変化します→ 表1参照）
※5 周囲温度が＋30℃の場合の始動電流です。（温度状態により変化します→ 表1参照）
※6 端子台および突起物を除いた寸法です。
各機種の温度と電流値の関係
| 表1 | 周囲温度 | 0℃ | 15℃ | 30℃ | 45℃ | 60℃ |
| OCE-F15P-D12 （ファンモータ0.26Aを含む） |
定格消費電流（A） | 4.2 | 4.0 | 3.5 | 3.4 | 3.2 |
| 始動電流（A） | 5.0 | 4.8 | 4.5 | 4.3 | 4.0 | |
| OCE-F40P-D24 （ファンモータ0.14A を含む） |
定格消費電流（A） | 5.6 | 5.0 | 4.5 | 4.3 | 4.1 |
| 始動電流（A） | 6.4 | 6.0 | 5.7 | 5.3 | 4.9 | |
| OCE-F80P-D24 （ファンモータ0.25Aを含む） |
定格消費電流（A） | 11.1 | 10.1 | 9.0 | 8.7 | 8.3 |
| 始動電流（A） | 12.7 | 12.0 | 11.3 | 10.5 | 9.8 |
OCE-F15P-D12
冷却能力
20W
梱包内容
本体：1台 取扱説明書：1冊 取付穴用断熱材：4個

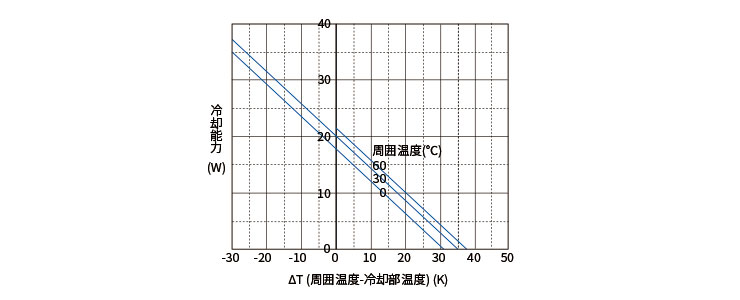

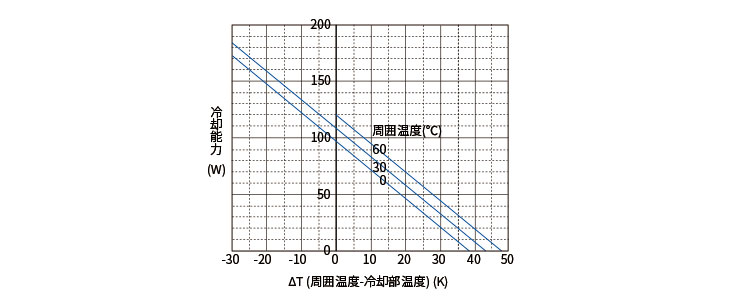

能力特性図
到達温度特性図

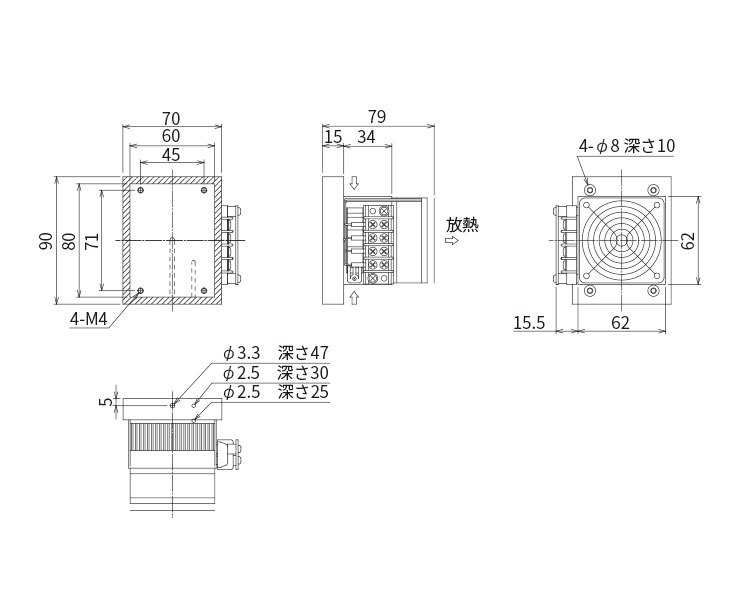

外形寸法図

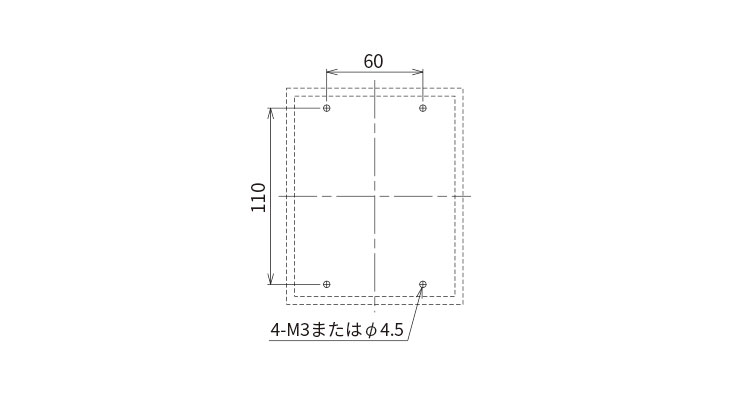

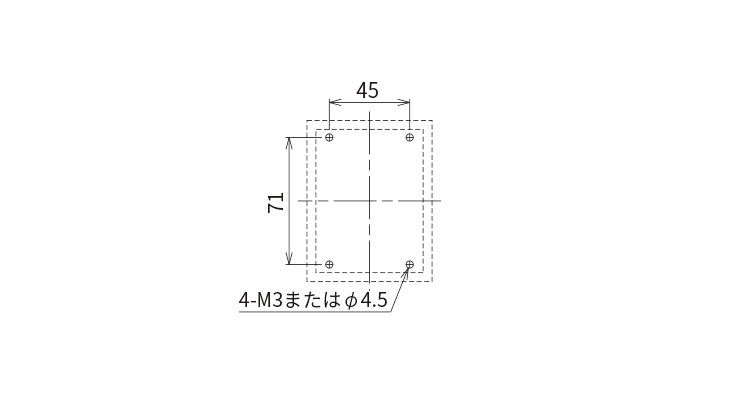

取付穴加工図
OCE-F40P-D24
冷却能力
55W
梱包内容
本体：1台 取扱説明書：1冊 取付穴用断熱材：4個

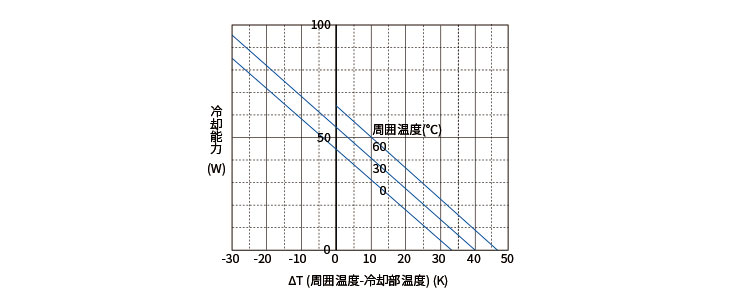

能力特性図

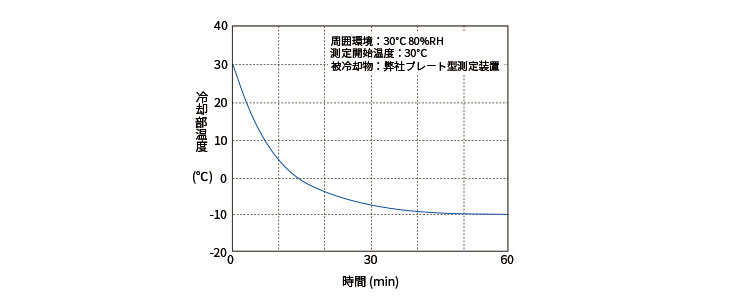

到達温度特性図

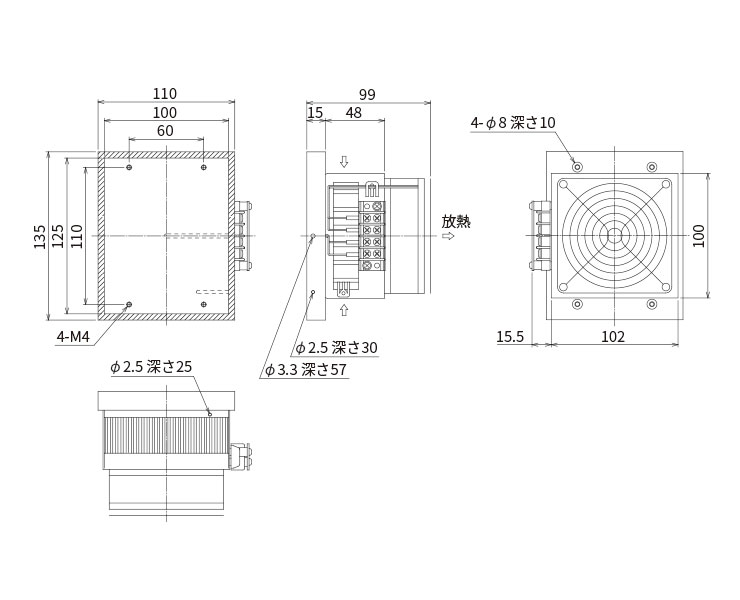

外形寸法図
取付穴加工図
OCE-F80P-D24
冷却能力
110W
梱包内容
本体：1台 取扱説明書：1冊 取付穴用断熱材：4個
能力特性図

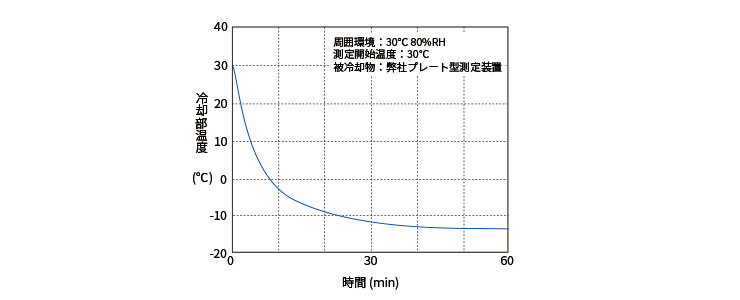

到達温度特性図

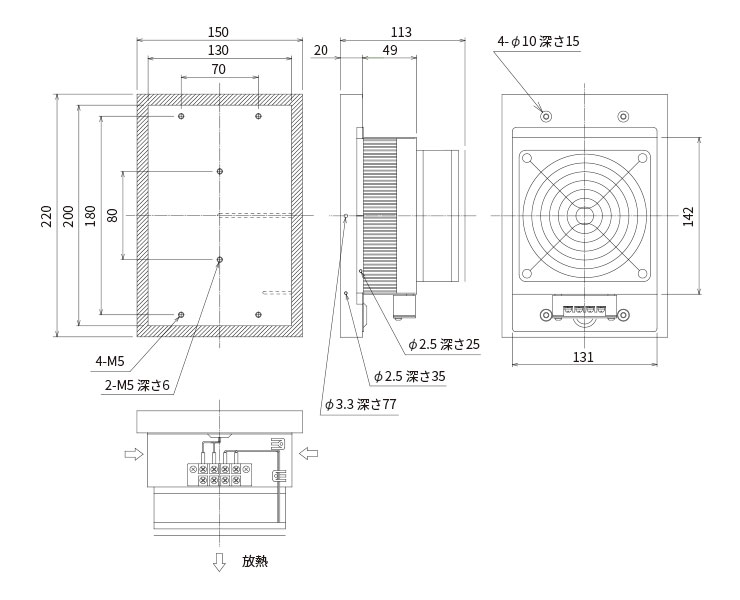

外形寸法図

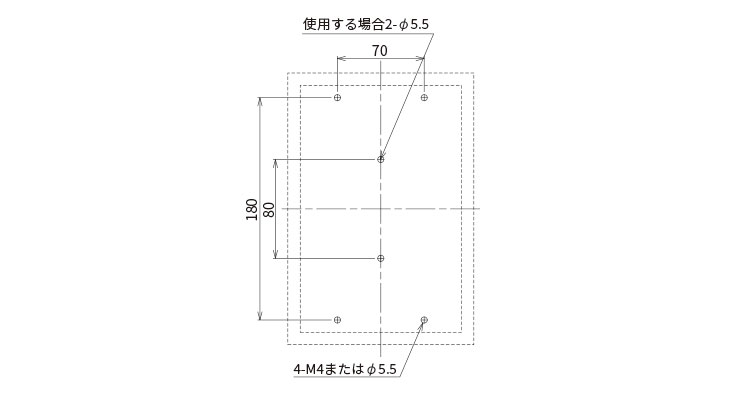

取付穴加工図
システム組み合わせ
空冷式プレート冷却型と各種温度コントロールシステムと組み合わせることにより、簡易的な温調から精密な反転制御システムへのシステムアップが可能です。

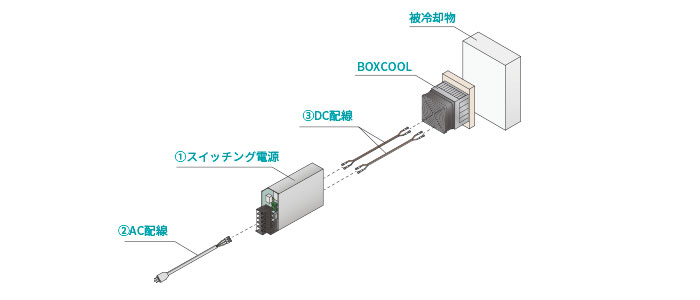

①連続冷却
電源との組み合わせにより連続動作を行います。
| 名称 | 型式 | |||
| OCE-F15P-D12 | OCE-F40P-D24 | OCE-F80P-D24 | ||
| ① | スイッチング電源 | PBA75F-12-N | PBA150F-24-N | PBA300F-24 |
| ② | AC配線 ※1 | WH-A-M4-2 | ||
| ③ | DC配線 | WH-P-M4-2、WH-F-M4-2 | WH-P-M5-2、WH-F-M5-2 | |
※1 AC100Vでご使用の場合

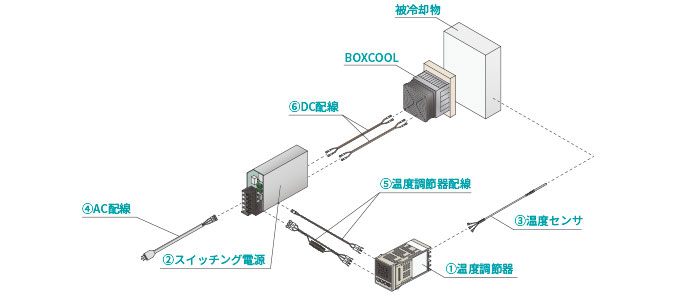

②簡易冷却温調システム
電源内部の接点を使用し温度調節器にてON/OFFの制御を行います。
| 名称 | 型式 | |||
| OCE-F15P-D12 | OCE-F40P-D24 | OCE-F80P-D24 | ||
| ① | 温度調節器 | OCE-TC91-8P3-1C | OCE-TC91-8Y1-1C | |
| ② | スイッチング電源 | PBA75F-12-NR | PBA150F-24-NR | PBA300F-24 |
| ③ | 温度センサ | OCE-TCPT12 | OCE-TCPT13 | OCE-TCPT14 |
| ④ | AC配線 ※1 | WH-A-M4-2 | ||
| ⑤ | 温度調節器配線 | WH-C2 | ||
| ⑥ | DC配線 | WH-P-M4-2、WH-F-M4-2 | WH-P-M5-2、WH-F-M5-2 | |
※1 AC100Vでご使用の場合

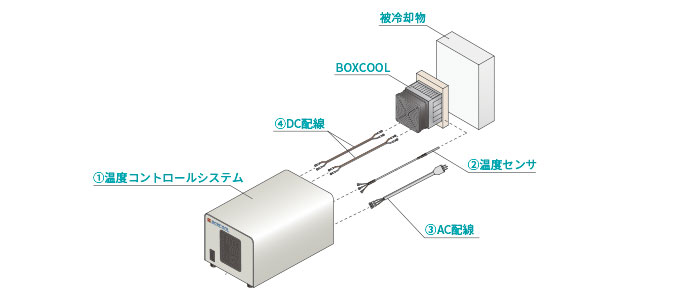

③精密反転温調システム
専用温度コントロールシステムにて、温調精度の高い冷却／加熱の反転リニア電圧制御を行います。
| 名称 | 型式 | |||
| OCE-F15P-D12 | OCE-F40P-D24 | OCE-F80P-D24 | ||
| ① | 温度コントロールシステム | OCE-TCR12075WL | OCE-TCR24150WL | OCE-TCR24300WL |
| ② | 温度センサ | OCE-TCPT12 | OCE-TCPT13 | OCE-TCPT14 |
| ③ | AC配線 ※1 | WH-A-M4-2 | ||
| ④ | DC配線 | WH-P-M4-2、WH-F-M4-2 | ||
※1 AC100Vでご使用の場合
関連製品
学習用キット
空冷式プレート冷却型の学習用組立キット。ドライバーで簡単に組立可能。
注意
※ファンの電圧を変動させて制御しないでください。故障のおそれがあります。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※屋外での使用は出来ません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※屋外での使用は出来ません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
