水冷式流体冷却型
接液部の材質により様々な流体に対応、ロスなく吸熱。
特長
| 使用環境 | 冷却方式 | 放熱タイプ | 冷却タイプ |
| 屋内 | ペルチェ | 水冷 | 流体冷却 |
取得規格
| 欧州RoHS | 中国RoHS | CE | UL | CSA | PSE |
冷却サイクル
冷却ジャケットINより流入した液体は、ペルチェモジュールによって冷却されている冷却ジャケットおよび接液部を通過することにより冷却され、OUTより流出します。また、吸熱した熱量とペルチェモジュールの発熱量はペルチェモジュール反対面からアルミ等の熱伝材を通して水冷にて放熱されます。（※1）
（※1）放熱フィンを通して吸熱した熱量を放熱側ファンより排熱します。
（※1）放熱フィンを通して吸熱した熱量を放熱側ファンより排熱します。

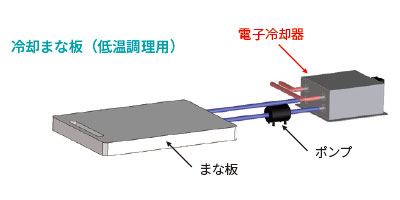

使用例
オーダー冷却について
ワンストップでお客様の商品開発をサポートします。

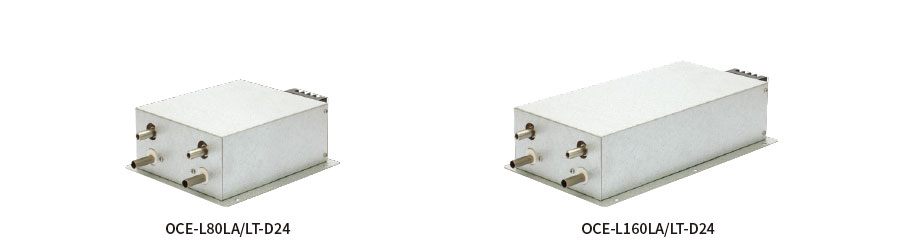

型式・仕様
| 型式 | OCE-L80LA -D24 |
OCE-L80LT -D24 |
OCE-L160LA -D24 |
OCE-L160LT -D24 |
|
| 冷却方式 | 水冷式流体冷却型 | ||||
| 冷却能力 ※1 | 140W | 125W | 300W | 240W | |
| 加熱能力 ※2 | 240W | 480W | |||
| 定格電圧 | DC24V ±5% | ||||
| 定格消費電流 ※3 | 10.3A以下 | 20.5A以下 | |||
| 始動電流 ※4 | 11.0A | 21.5A | |||
| 使用周囲温度 | 0～＋50℃ | ||||
| 使用周囲湿度 | 80％RH以下 結露無き事 | ||||
| 使用液温度 | 冷却側 ※5 | +50℃以下 氷結無き事 | |||
| 放熱側 | 0～＋50℃ | ||||
| 最低流量 | 冷却側 | - | |||
| 放熱側 ※6 | 2L/min | 3L/min | |||
| 冷却ジャケット最高許容温度 | ＋80℃ | ||||
| 放熱ジャケット最高許容温度 | ＋80℃ | ||||
| 放熱側過熱保護 | 放熱ジャケット 温度ヒューズ内蔵 | ||||
| 耐振動性 | 振動数10～55Hz 全振幅0.7mm 周期5min XYZ方向各25min | ||||
| 適合 | 環境対応 | RoHS | |||
| 使用流体 | 冷却側 | 精製水、水道水 等 | |||
| 放熱側 | |||||
| 接液部 | 冷却側 | アルミ（一部SUS304） | チタン | アルミ（一部SUS304） | チタン |
| 放熱側 | アルミ（一部SUS304） | ||||
| 配管内耐圧力 | 冷却側 | 0.5MPa | |||
| 放熱側 | |||||
| 配管接続口外径 | 冷却側 | Ø10.5 | Ø10 | Ø10.5 | Ø10 |
| 放熱側 | Ø10.5 | ||||
| 外形寸法（mm）※7 | W180×H79×D182 | W320×H79×D182 | |||
| 本体質量 | 約3.2kg | 約5.2kg | |||
※1 周囲温度が＋30℃、放熱側水温が＋30℃、流量3L/minの場合の公称冷却能力（製品別能力測定方法 水冷式流体冷却型で測定した能力）です。
※2 周囲温度が＋30℃、放熱側水温が＋30℃、循環液温度が＋30℃の場合の公称加熱能力です。
※3 周囲温度が＋30℃、放熱側水温が＋30℃、冷却動作をした場合の定格消費電流です。(温度状態により変化します→表1参照)
※4 周囲温度が＋30℃、放熱側水温が＋30℃の場合の始動電流です。(温度状態により変化します→表1参照)
※5 循環液が凍結しないよう考慮してください。
※6 流量の減少により能力が低下します。
※7 端子台および突起物を除いた寸法です。
※2 周囲温度が＋30℃、放熱側水温が＋30℃、循環液温度が＋30℃の場合の公称加熱能力です。
※3 周囲温度が＋30℃、放熱側水温が＋30℃、冷却動作をした場合の定格消費電流です。(温度状態により変化します→表1参照)
※4 周囲温度が＋30℃、放熱側水温が＋30℃の場合の始動電流です。(温度状態により変化します→表1参照)
※5 循環液が凍結しないよう考慮してください。
※6 流量の減少により能力が低下します。
※7 端子台および突起物を除いた寸法です。
各機種の温度と電流値の関係
| 表1 | 周囲温度 | 0℃ | 30℃ | 50℃ |
| OCE-L80LA/LT-D24 | 定格消費電流（A） | 11.8 | 10.3 | 9.3 |
| 始動電流（A） | 12.4 | 11.0 | 10.1 | |
| OCE-L160LA/LT-D24 | 定格消費電流（A） | 23.1 | 20.5 | 18.3 |
| 始動電流（A） | 24.2 | 21.5 | 19.3 |
OCE-L80LA/LT-D24
冷却能力
L80LA：140W L80LT：125W
梱包内容
本体：1台 取扱説明書：1冊

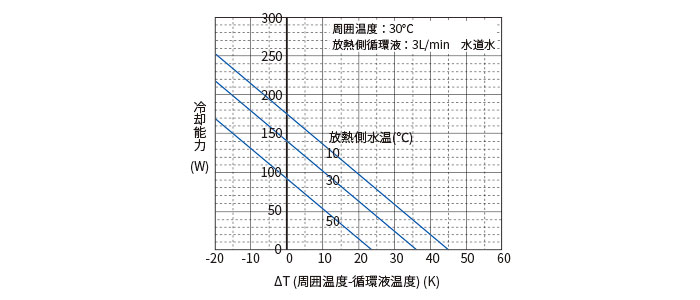

L80LA 能力特性図

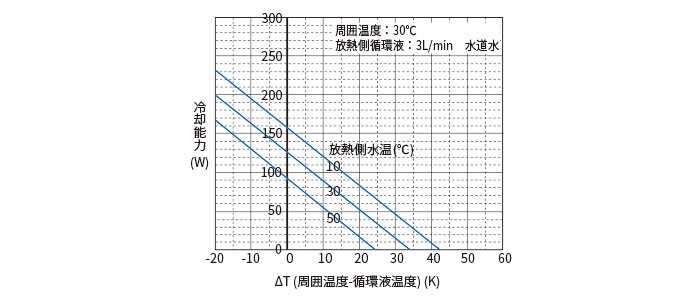

L80LT 能力特性図

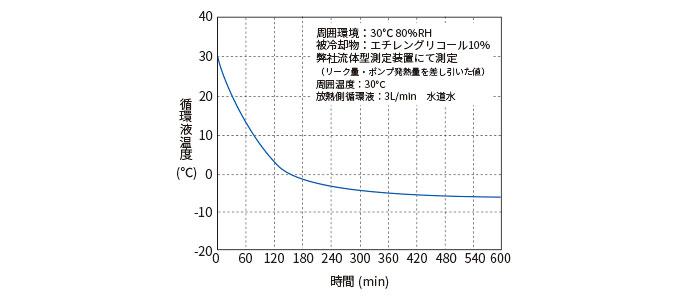

L80LA 到達温度特性図

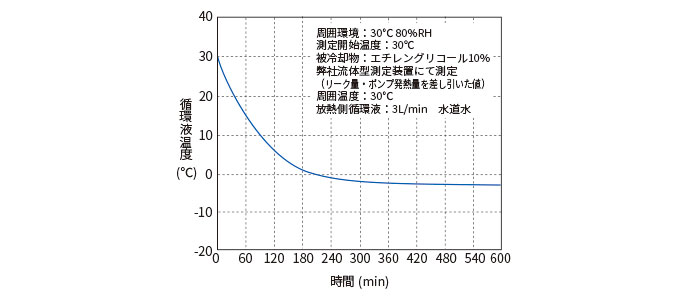

L80LT 到達温度特性図

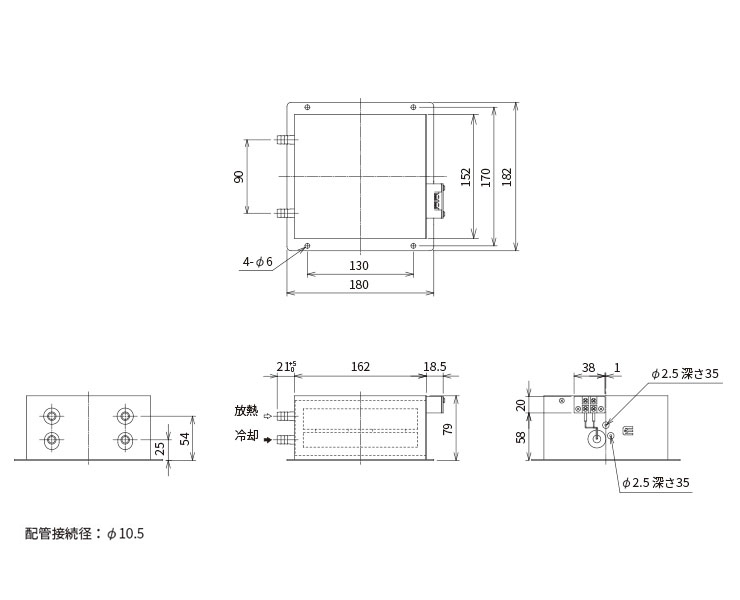

L80LA 外形寸法図

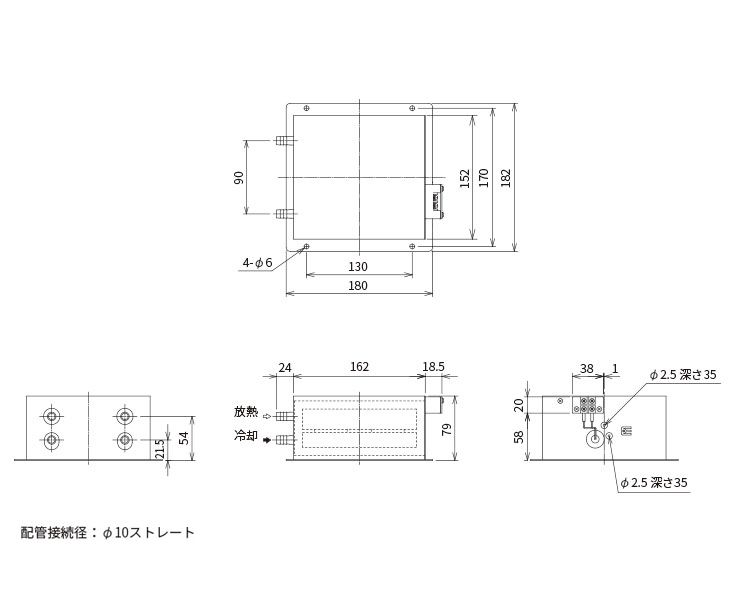

L80LT 外形寸法図
OCE-L160LA/LT-D24
冷却能力
L160LA：300W L160LT：240W
梱包内容
本体：1台 取扱説明書：1冊

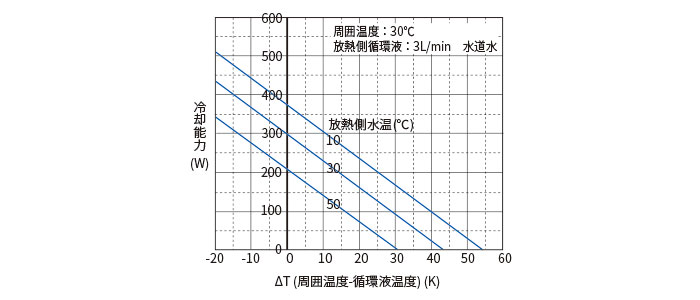

L160LA 能力特性図

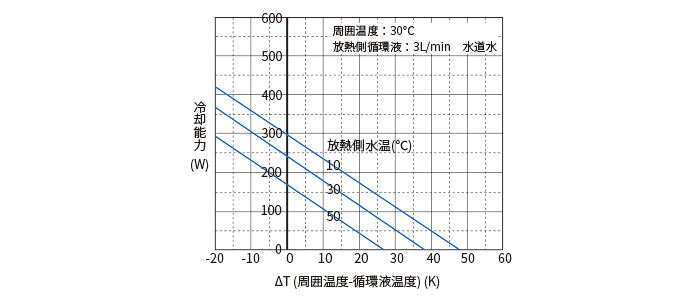

L160LT 能力特性図
L160LA 到達温度特性図

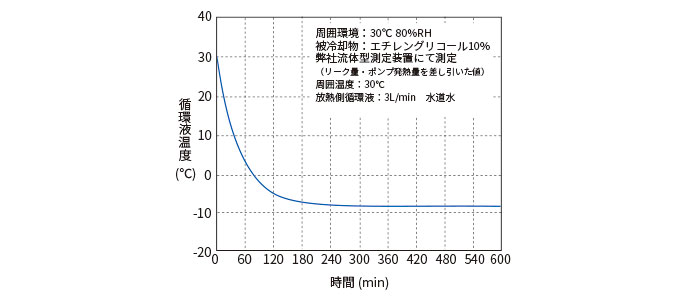

L160LT 到達温度特性図

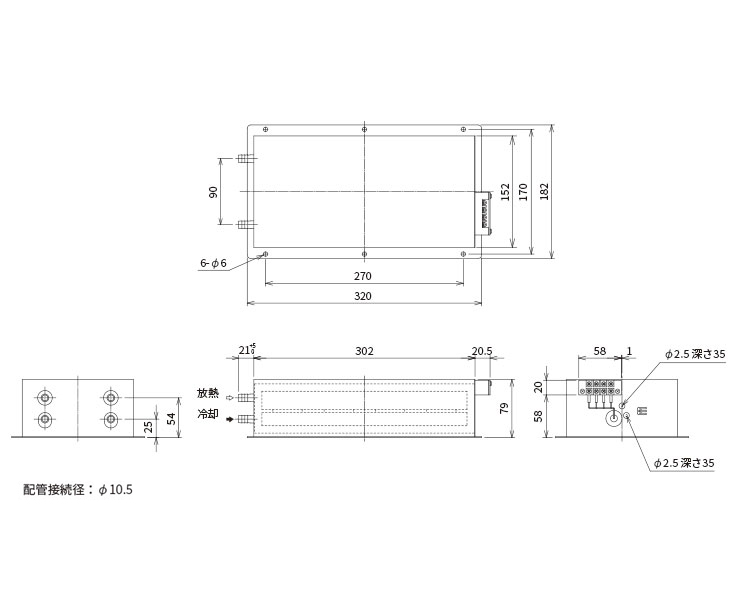

L160LA 外形寸法図

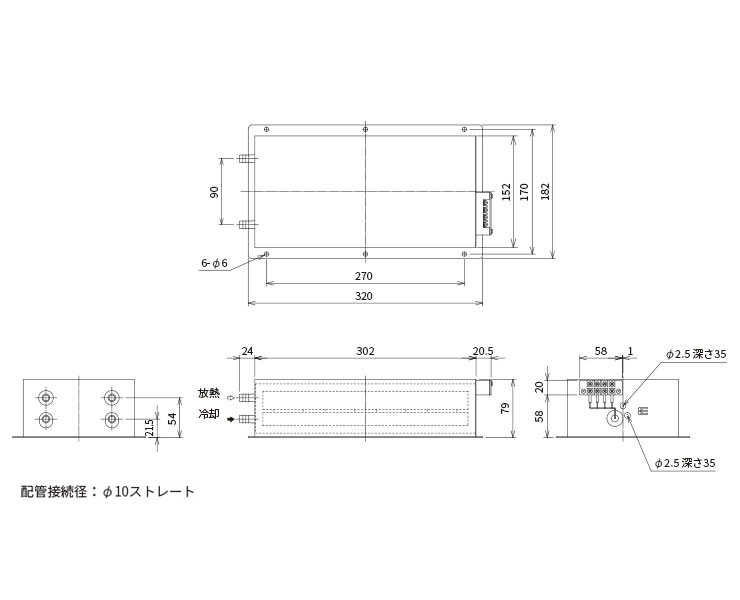

L160LT 外形寸法図
システム組み合わせ
水冷式流体冷却型と各種温度コントロールシステムと組み合わせることにより、簡易的な温調から精密な反転制御システムへのシステムアップが可能です。

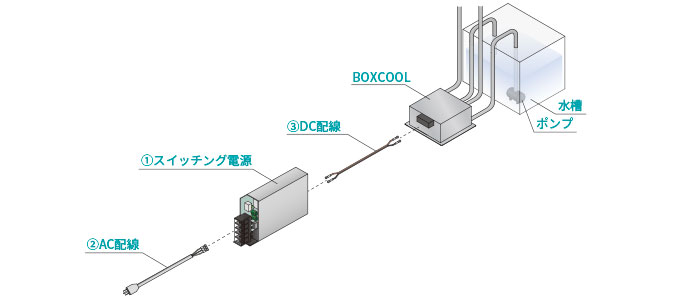

①連続冷却
電源との組み合わせにより連続動作を行います。
| 名称 | 型式 | ||
| OCE-L80LA-D24 OCE-L80LT-D24 |
OCE-L160LA-D24 OCE-L160LT-D24 |
||
| ① | スイッチング電源 | PBA300F-24 | PBA600F-24 |
| ② | AC配線 ※1 | WH-A-M4-2 | |
| ③ | DC配線 | WH-P-M5-2 | WH-P-M5-2（2本） |
※1 AC100Vでご使用の場合

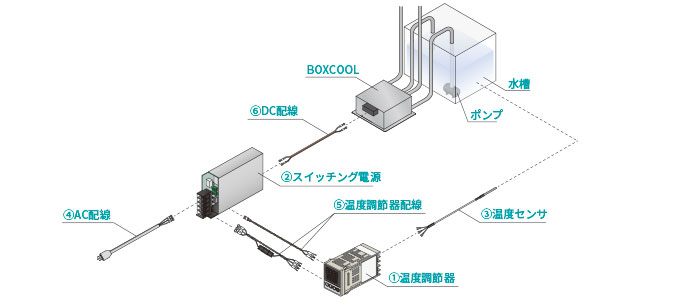

②簡易冷却温調システム
電源内部の接点を使用し温度調節器にてON/OFFの制御を行います。
| 名称 | 型式 | ||
| OCE-L80LA-D24 OCE-L80LT-D24 |
OCE-L160LA-D24 OCE-L160LT-D24 |
||
| ① | 温度調節器 | OCE-TC91-8Y1-1C | |
| ② | スイッチング電源 | PBA300F-24 | PBA600F-24 |
| ③ | 温度センサ | OCE-TCPT** | |
| ④ | AC配線 ※1 | WH-A-M4-2 | |
| ⑤ | 温度調節器配線 | WH-C2 | |
| ⑥ | DC配線 | WH-P-M5-2 | WH-P-M5-2（2本） |
※1 AC100Vでご使用の場合

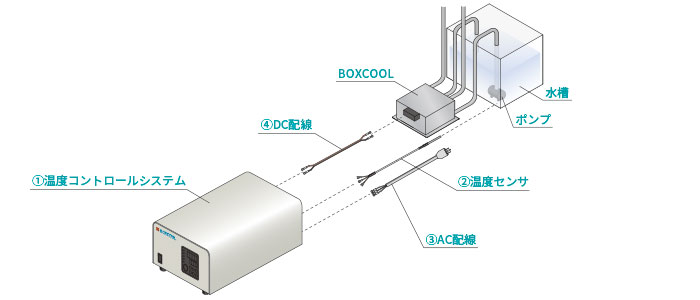

③精密反転温調システム
専用温度コントロールシステムにて、温調精度の高い冷却／加熱の反転リニア電圧制御を行います。
| 名称 | 型式 | ||
| OCE-L80LA-D24 OCE-L80LT-D24 |
OCE-L160LA-D24 OCE-L160LT-D24 |
||
| ① | 温度コントロールシステム | OCE-TCR24300WL | OCE-TCR24600WL |
| ② | 温度センサ | OCE-TCPT** | |
| ③ | AC配線 ※1 | WH-A-M4-2 | |
| ④ | DC配線 | WH-P-M4-2 | WH-P-M4-2（2本） |
※1 AC100Vでご使用の場合
注意
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※流体用ジャケット部の耐圧力は、0.5MPaです。
※屋外での使用はできません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※流体用ジャケット部の耐圧力は、0.5MPaです。
※屋外での使用はできません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
