自然対流タイプ
ファンモータを使わず自然対流により除湿。無振動・無騒音で長寿命。PAT.
特長
| 使用環境 | 除湿方式 | 機能 | |
| 屋内 | ペルチェ | 省エネモード | ワイドレンジ |
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE |
型式・仕様
| 型式 | ODE-N103-AW | ODE-N105-AW | |
| 除湿能力 ※1 | 3ml/h | 5ml/h | |
| 定格電圧 | 単相AC100～AC240V | ||
| 消費電流 | 除湿動作時 | 0.15A（AC100V）0.09A（AC240V） | 0.24A（AC100V）0.13A（AC240V） |
| 除湿動作停止時 | 0.02A（AC100V）0.03A（AC240V） | 0.05A（AC100V）0.06A（AC240V） | |
| 始動電流 | 2.5A | 4.5A | |
| 定格消費電力 | 除湿動作時 | 10W | 15W |
| 除湿動作停止時 | 2W | 5W | |
| 使用周囲温度 | 0～45℃ 氷結無き事 | ||
| 使用周囲湿度 | 95％RH以下 | ||
| 運転方式 | 連続運転／自動運転（省エネ運転） | ||
| 自動運転設定湿度 | 50％以上で運転、50％未満で停止 | ||
| 機能 | ・放熱部温度異常検出…放熱部の温度が高温（＋80℃）に達した時 ・ペルチェ異常検出…ペルチェ素子の電流値が低下した時 ・動作温度範囲外検出…使用周囲温度範囲外で運転を停止した時（0℃未満、+50℃以上） ・温度センサ断線検出…温度センサが断線した時 |
||
| 異常時出力 | 接点容量 DC24V 300mA 1a | ||
| 電源接続方式 | 電源コード 3芯 2ｍ | ||
| 適合 | 環境対応 | RoHS2 | |
| 外形寸法（mm） ※2 | W131×H161.5×D65 | W131×H250.5×D65 | |
| 本体質量 | 約1.1kg | 約1.7kg | |
※1 周囲温度が＋30℃、周囲湿度が80％RHの場合の公称除湿能力です。
※2 ドレンパイプおよびケーブル、取付ステーを除いた寸法です。
※2 ドレンパイプおよびケーブル、取付ステーを除いた寸法です。
- 使用電源電圧は定格電圧の±10％以内（変動）でご使用ください。
ページ内目次

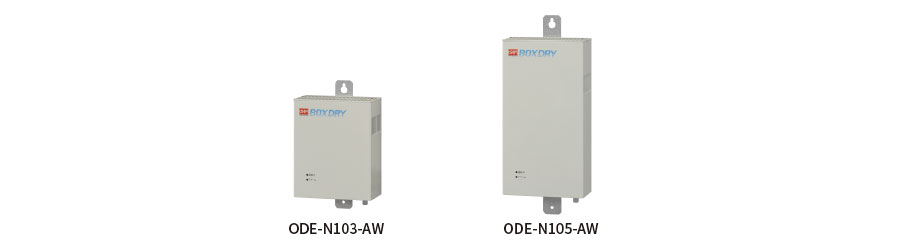

ODE-N103-AW
除湿能力
3ml/h
梱包内容
本体：1台 ドレンホースØ8×Ø11：1本（1.5ｍ） アラーム用ハーネス：1本（0.5ｍ）
取扱説明書：1冊
取扱説明書：1冊

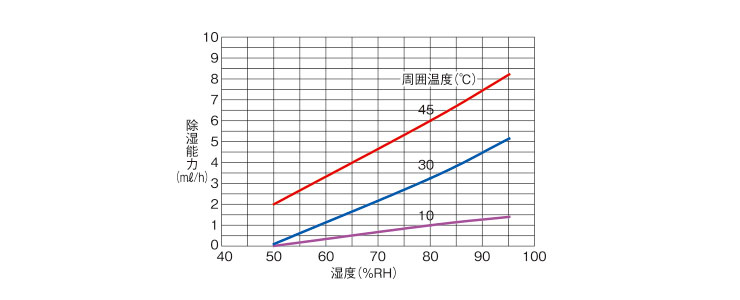

除湿特性表

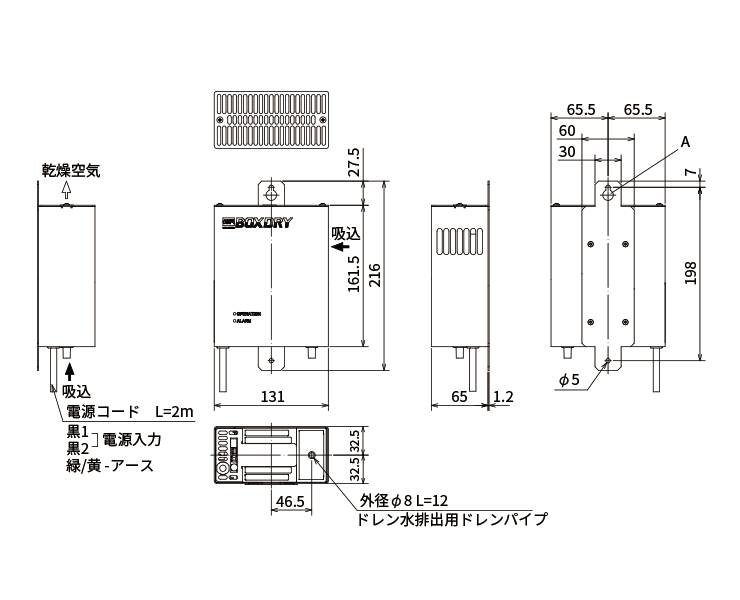

外形寸法図

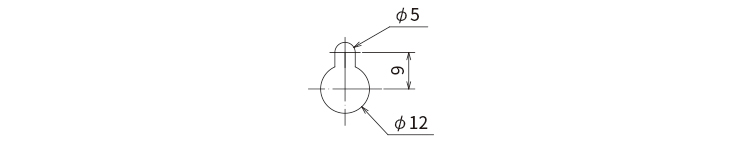

A部詳細図

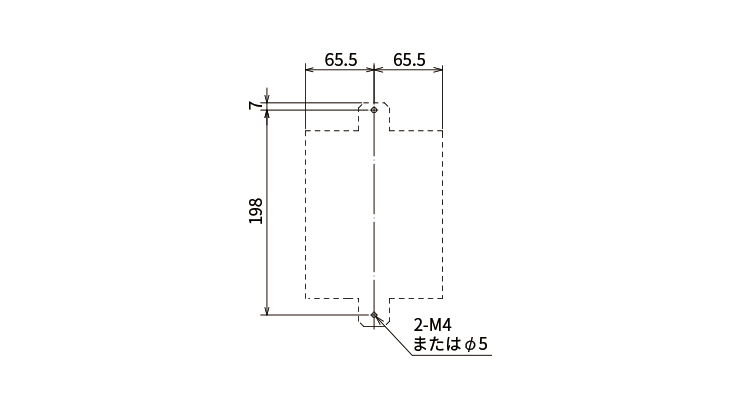

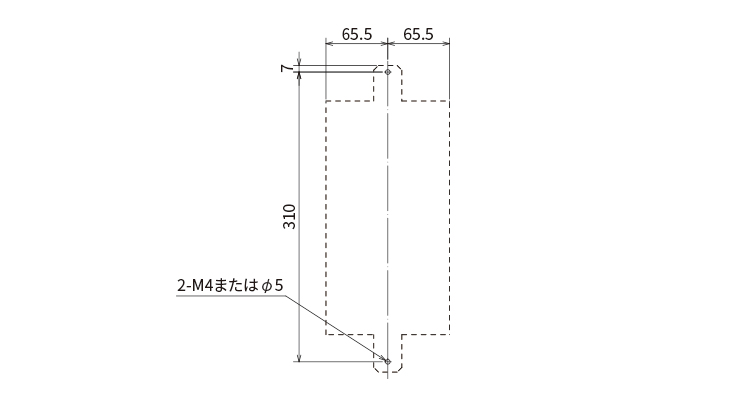

パネルカット図

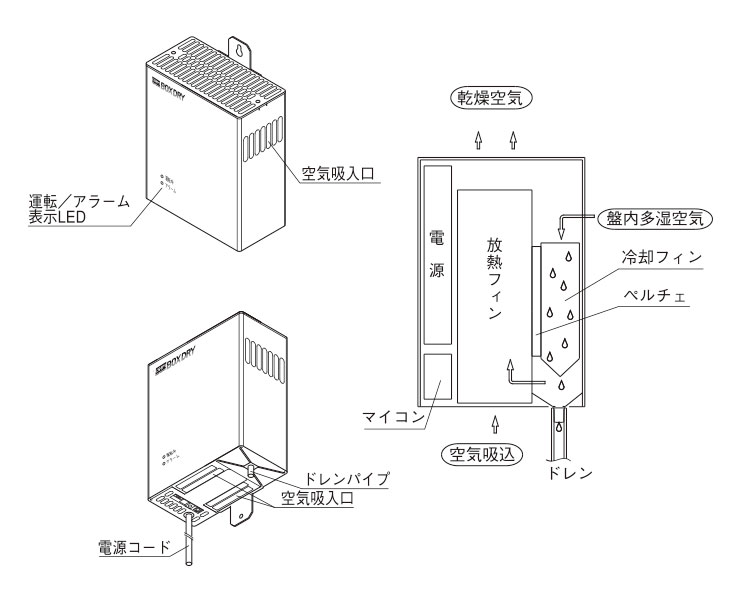

構造図

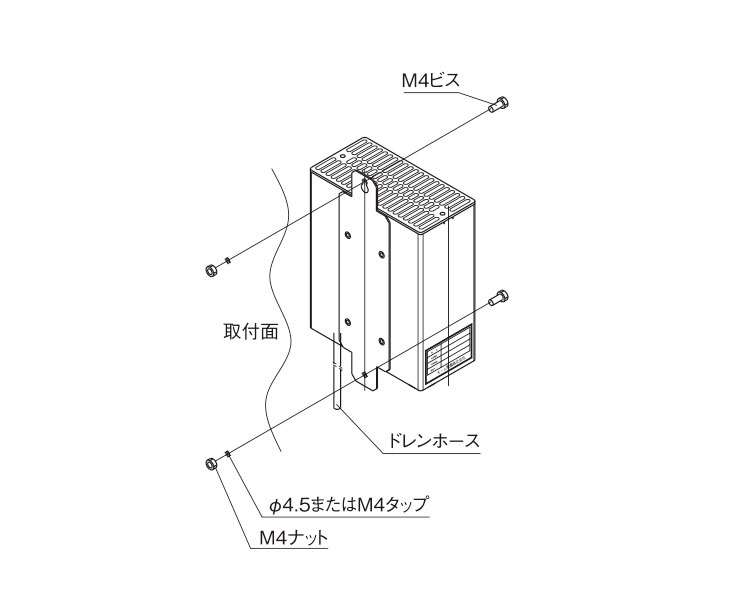

取付図
ODE-N105-AW
除湿能力
5ml/h
梱包内容
本体：1台 ドレンホースØ8×Ø11：1本（1.5ｍ） アラーム用ハーネス：1本（0.5ｍ）
取扱説明書：1冊
取扱説明書：1冊

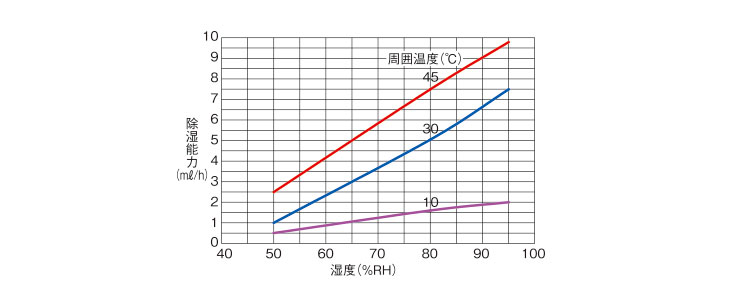

除湿特性表

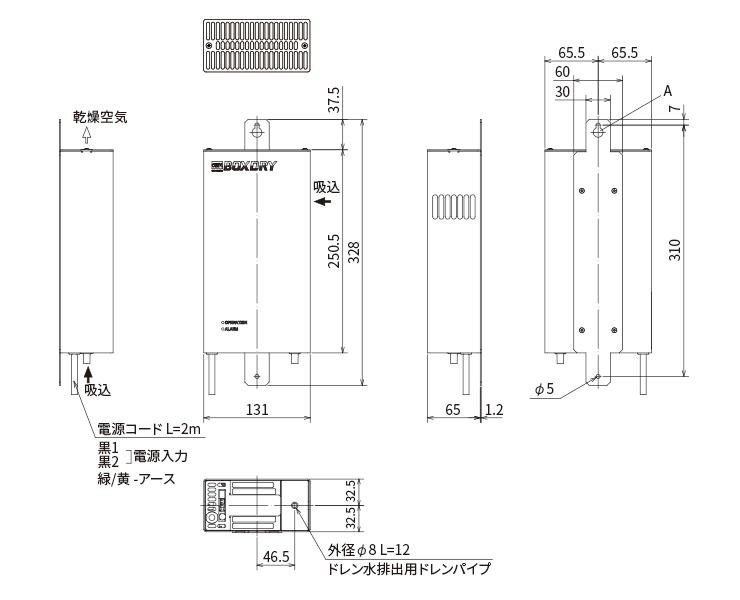

外形寸法図
A部詳細図
パネルカット図
構造図
取付図
関連製品
ドレン水処理装置
わずらわしいドレン水処理の手間をなくすドレン水処理装置。
注意
※この製品は、筐体内に設置して使用する製品です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※製品の取付けは、必ず垂直（±1度）に取付けてください。
※取付ける筐体には換気口がなく、密閉構造となるようにしてください。
※ドレンホース（付属品）の取付けには注意して正しく取付けてください。折れ曲がったり、ゴミが詰まると排水に支障が生じ、本機より筐体内への結露水の漏れにつながります。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※製品の取付けは、必ず垂直（±1度）に取付けてください。
※取付ける筐体には換気口がなく、密閉構造となるようにしてください。
※ドレンホース（付属品）の取付けには注意して正しく取付けてください。折れ曲がったり、ゴミが詰まると排水に支障が生じ、本機より筐体内への結露水の漏れにつながります。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
