CEマーキング適合品 盤内側面取付型
CEマーキング適合品。海外仕様の盤内側面取付型。
| 使用環境 | 取付方法 | 冷却方式 |
| 屋内 | 盤内側面取付 | 空冷 |
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE |
型式・仕様
| 型式 | OC-12-A200-CE | OC-28-A200-CE | OC-37-A200-CE | |
| 取付方法 | 盤内側面取付型 | |||
| 定格能力 ※1 | 10/12W/K | 16/20W/K | 35/42W/K | |
| 定格電圧（50/60Hz）※2 | 単相AC200～AC230V | |||
| 定格消費電流 ※3 | 0.20～0.24A/0.18～0.21A | 0.40～0.48A/0.36～0.42A | 1.12～1.41A/1.14～1.21A | |
| 定格消費電力 ※3 | 44/42W | 88/84W | 200/180W | |
| 使用周囲温度 | －10～＋70℃ 氷結無き事 | |||
| 使用周囲湿度 | 20～85%RH 結露無き事 | |||
| 騒音（A特性） | 約58dB | 約62dB | 約68dB | |
| 適合 | EMC指令 | EN55011、EN61000-3-2、EN61000-3-3、EN61000-6-2 | ||
| 低電圧指令 | EN60204-1 | |||
| 環境対応 | RoHS2 | |||
| 外形寸法（mm）※4 | W200×H480×D66 | W280×H590×D90 | W382×H650×D90 | |
| 本体質量 | 約5.8kg | 約10.7kg | 約16.1kg | |
※1 定格能力は制御盤内部と外気温度の差が20Kの公称定格能力です。
※2 単相AC200～単相AC230Vの範囲内でご使用ください。
※3 周囲温度+25℃、湿度50％RHにおける弊社測定値です。
※4 端子台、ガードを除いた寸法です。
※2 単相AC200～単相AC230Vの範囲内でご使用ください。
※3 周囲温度+25℃、湿度50％RHにおける弊社測定値です。
※4 端子台、ガードを除いた寸法です。
かんたん機種選定
使用環境に合わせて情報を入力するだけで必要能力を簡単に選定することができます。
OC-12-A200-CE
定格能力
10/12 W/K（50/60Hz）
梱包内容
本体： 1台 120角フィルタガード： 1個 フィンガード： 1個 ガイド： 2個
フィルタ： 1枚 ガード取付用ねじ： 6本 抜け止めワッシャ：6個
警告ラベル（回転物注意）： 1枚 取扱説明書： 1冊 フィルタ抜け止め金具：1個
フィルタ抜け止め金具用ねじ：1本
フィルタ： 1枚 ガード取付用ねじ： 6本 抜け止めワッシャ：6個
警告ラベル（回転物注意）： 1枚 取扱説明書： 1冊 フィルタ抜け止め金具：1個
フィルタ抜け止め金具用ねじ：1本
メンテナンス品
| フィルタガード | フィンガード | 交換用フィルタ | 交換用ファンモータ | ||||
| FFG-120 | 1枚 /SET |
OG-12 FIN | 1SET | OF-S1 | 1枚 | FM-11938M -MV-00 |
1個 |
外形寸法図

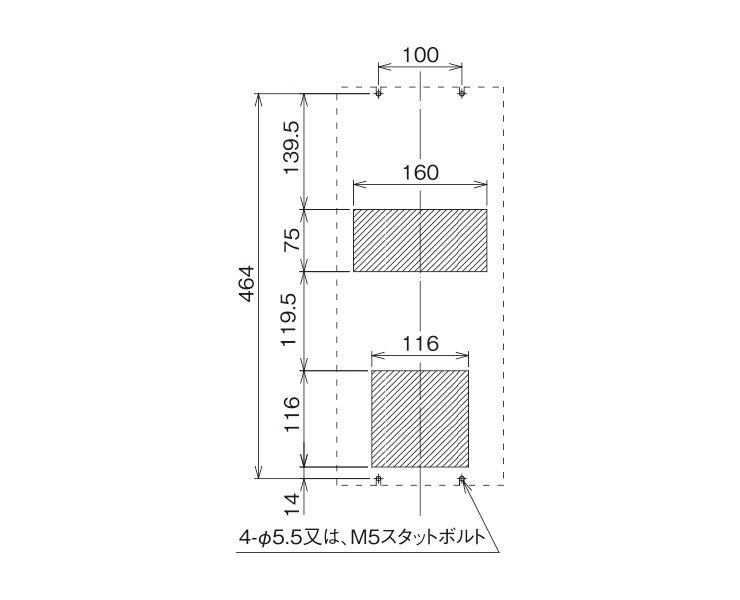

パネルカット図
定格能力
16/20 W/K（50/60Hz）
梱包内容
本体： 1台 120角フィルタガード： 2個 フィンガード： 1個 ガイド： 2個
フィルタ： 2枚 ガード取付用ねじ： 10本 抜け止めワッシャ：10個
警告ラベル（回転物注意）： 1枚 取扱説明書： 1冊 フィルタ抜け止め金具：2個
フィルタ抜け止め金具用ねじ：2本
フィルタ： 2枚 ガード取付用ねじ： 10本 抜け止めワッシャ：10個
警告ラベル（回転物注意）： 1枚 取扱説明書： 1冊 フィルタ抜け止め金具：2個
フィルタ抜け止め金具用ねじ：2本
メンテナンス品
| フィルタガード | フィンガード | 交換用フィルタ | 交換用ファンモータ | ||||
| FFG-120 ※ | 1枚 /SET |
OG-28 FIN | 1SET | OF-S1 | 1枚 | FM-11938M -MV-00 |
1個 |
※必要数量にご注意ください

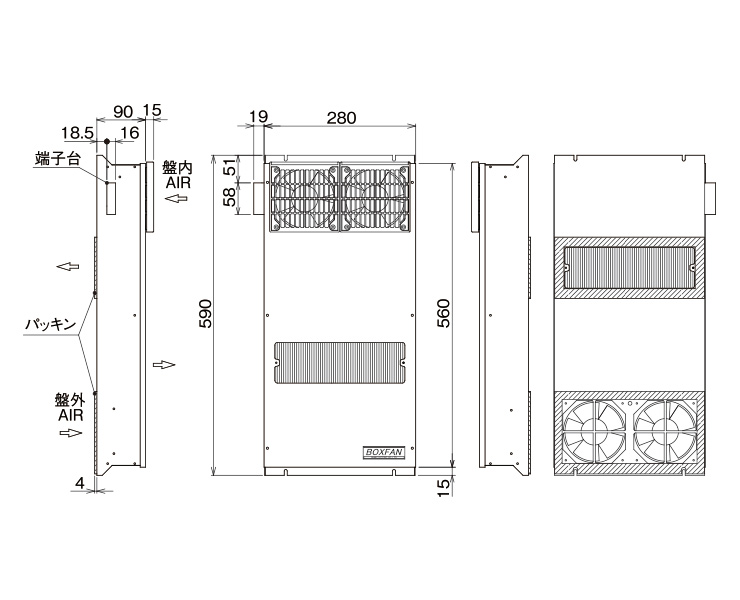

外形寸法図

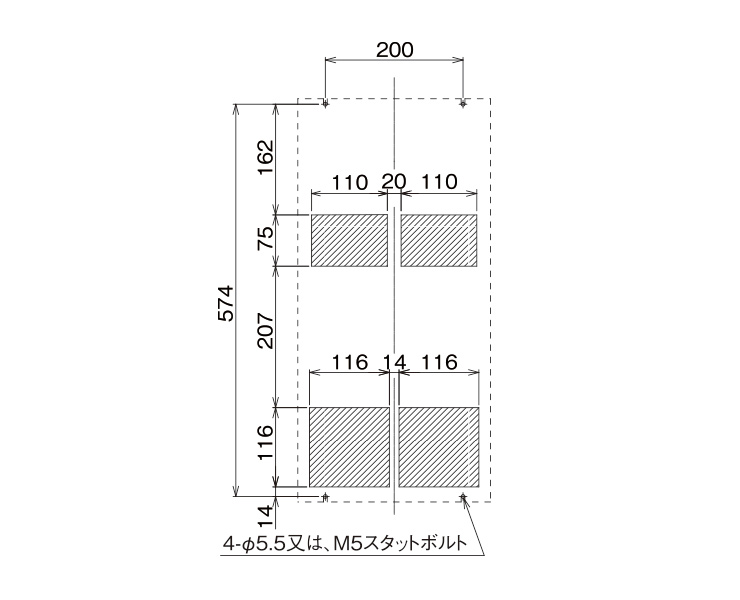

パネルカット図
定格能力
35/42 W/K（50/60Hz）
梱包内容
本体： 1台 150角フィルタガード： 2個 フィンガード： 1個 ガイド： 2個
フィルタ： 2枚 ガード取付用ねじ： 10本 抜け止めワッシャ：10個
警告ラベル（回転物注意）： 1枚 取扱説明書： 1冊 フィルタ抜け止め金具：2個
フィルタ抜け止め金具用ねじ：2本
フィルタ： 2枚 ガード取付用ねじ： 10本 抜け止めワッシャ：10個
警告ラベル（回転物注意）： 1枚 取扱説明書： 1冊 フィルタ抜け止め金具：2個
フィルタ抜け止め金具用ねじ：2本
メンテナンス品
| フィルタガード | フィンガード | 交換用フィルタ | 交換用ファンモータ | ||||
| FFG-150 ※ | 1枚 /SET |
OG-37 FIN | 1SET | OF-S2 | 1枚 | FM-15055M -MV-00 |
1個 |
※必要数量にご注意ください

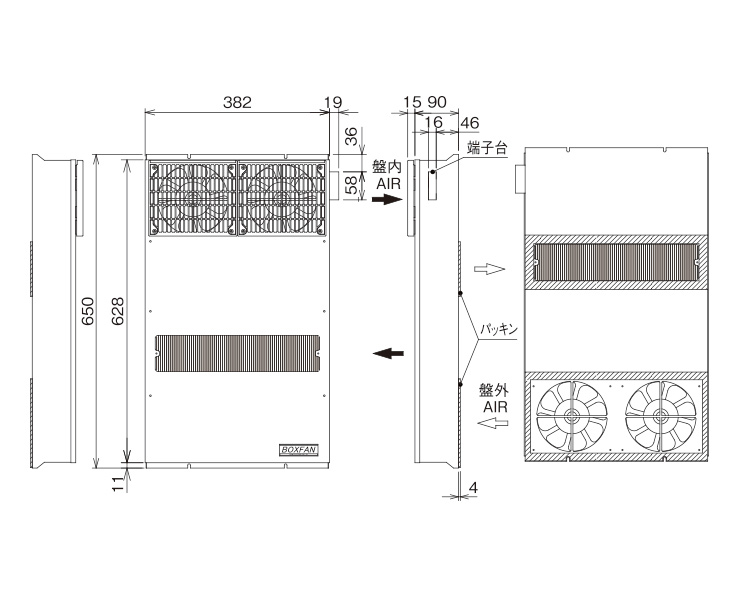

外形寸法図

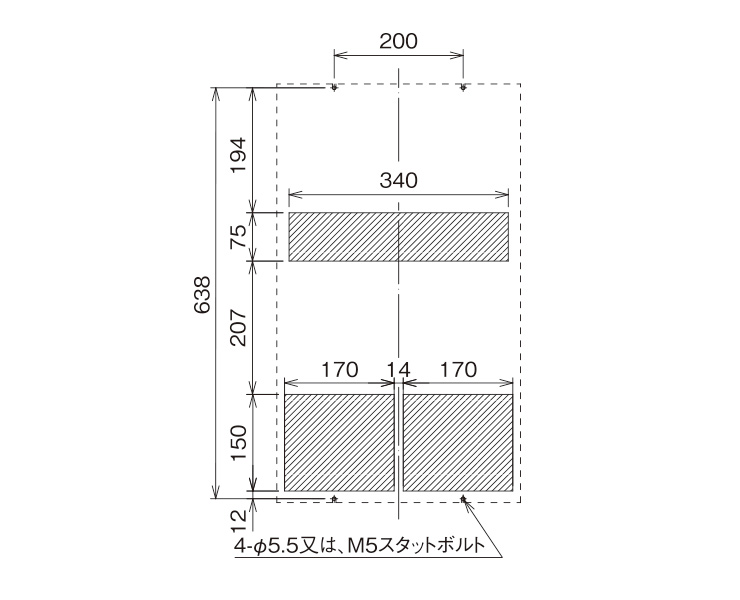

パネルカット図
関連製品
サーモスタット
消費電力の節約に効果を発揮。
ISO14001対策に。
ISO14001対策に。
注意
※制御盤外と制御盤内の空気循環が妨げられないように、熱交換器は他のユニットまたは壁と150mm以上の空間をお取りください。能力が低下します。
※熱交換器への電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※熱交換器への電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
