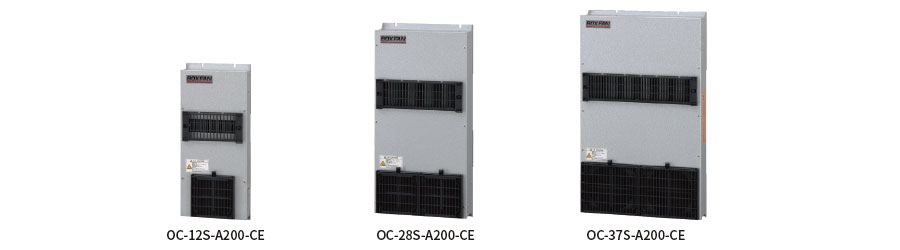

CEマーキング適合品 盤外側面取付型
CEマーキング適合品。海外仕様の盤外側面取付型。
| 使用環境 | 取付方法 | 冷却方式 |
| 屋内 | 盤外側面取付 | 空冷 |
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE |
型式・仕様
| 型式 | OC-12S-A200-CE | OC-28S-A200-CE | OC-37S-A200-CE | |
| 取付方法 | 盤外側面取付型 | |||
| 定格能力 ※1 | 10/12W/K | 16/20W/K | 35/42W/K | |
| 定格電圧（50/60Hz）※2 | 単相AC200～AC230V | |||
| 定格消費電流 ※3 | 0.20～0.24A/0.18～0.21A | 0.40～0.48A/0.36～0.42A | 1.12～1.41A/1.14～1.21A | |
| 定格消費電力 ※3 | 44/42W | 88/84W | 200/180W | |
| 使用周囲温度 | －10～＋70℃ 氷結無き事 | |||
| 使用周囲湿度 | 20～85%RH 結露無き事 | |||
| 騒音（A特性） | 約58dB | 約62dB | 約68dB | |
| 適合 | EMC指令 | EN55011、EN61000-3-2、EN61000-3-3、EN61000-6-2 | ||
| 低電圧指令 | EN60204-1 | |||
| 環境対応 | RoHS2 | |||
| 外形寸法（mm）※4 | W200×H480×D66 | W280×H590×D90 | W382×H650×D90 | |
| 本体質量 | 約5.8kg | 約10.7kg | 約16.1kg | |
※1 制御盤内部と外気温度の差が20Kの公称能力です。
※2 単相AC200～単相AC230Vの範囲内でご使用ください。
※3 周囲温度+25℃、湿度50％RHにおける弊社測定値です。
※4 端子台、ガードを除いた寸法です。
※2 単相AC200～単相AC230Vの範囲内でご使用ください。
※3 周囲温度+25℃、湿度50％RHにおける弊社測定値です。
※4 端子台、ガードを除いた寸法です。
かんたん機種選定
使用環境に合わせて情報を入力するだけで必要能力を簡単に選定することができます。
OC-12S-A200-CE
定格能力
10/12 W/K（50/60Hz）
梱包内容
本体： 1台 120角フィルタガード： 1個 ガード取付用ねじ： 4本
警告ラベル（感電注意）： 1枚 取扱説明書： 1冊 抜け止めワッシャ：4個
警告ラベル（感電注意）： 1枚 取扱説明書： 1冊 抜け止めワッシャ：4個
メンテナンス品
| フィルタガード | フィンガード | 交換用フィルタ | 交換用ファンモータ | ||||
| FFG-120 | 1枚 /SET |
OG-12 FIN | 1SET | OF-S1 | 1枚 | FM-11938M -MV-00 |
1個 |

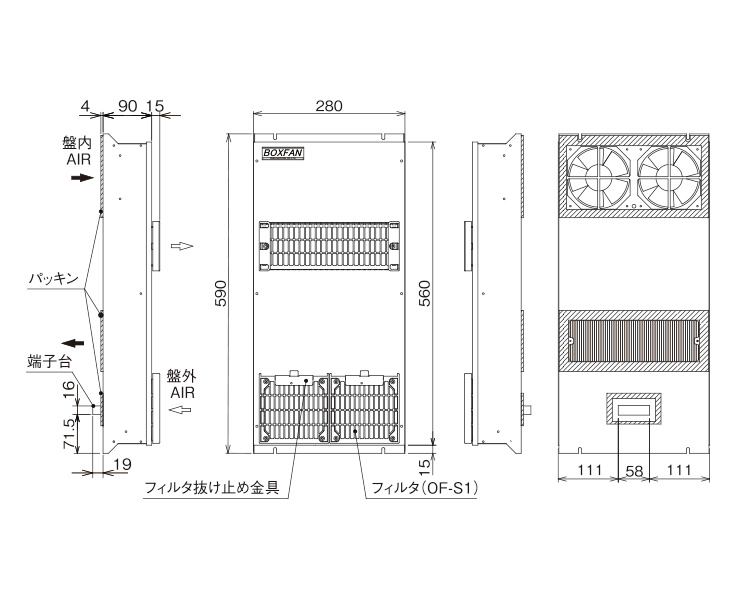

外形寸法図

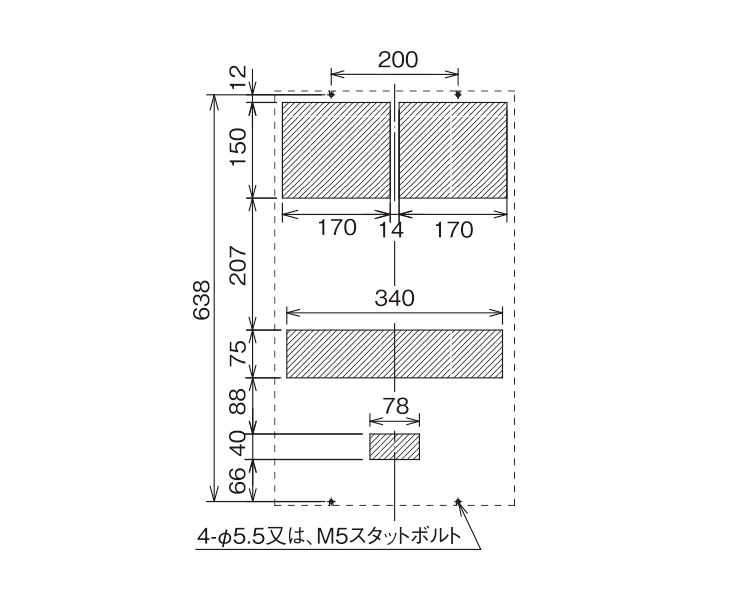

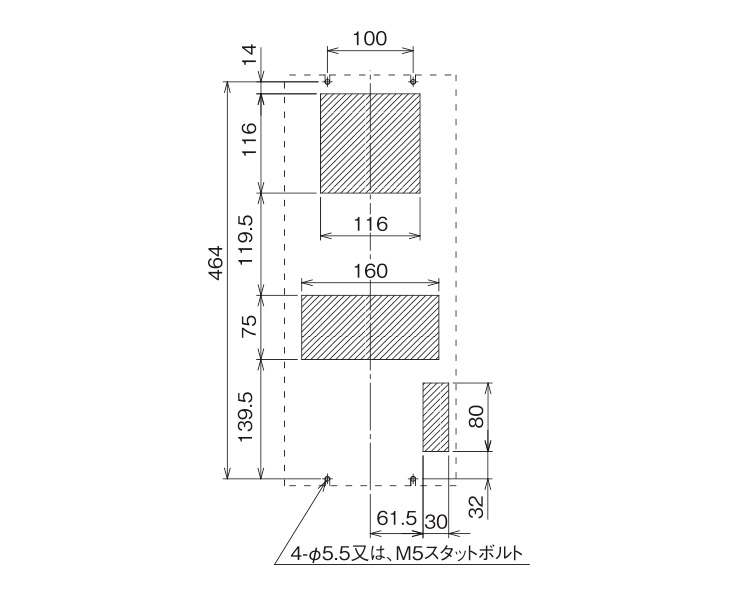

パネルカット図
定格能力
16/20 W/K（50/60Hz）
梱包内容
本体： 1台 120角フィルタガード： 2個 ガード取付用ねじ： 8本
警告ラベル（感電注意）： 1枚 取扱説明書： 1冊 抜け止めワッシャ：8個
警告ラベル（感電注意）： 1枚 取扱説明書： 1冊 抜け止めワッシャ：8個
メンテナンス品
| フィルタガード | フィンガード | 交換用フィルタ | 交換用ファンモータ | ||||
| FFG-120 ※ | 1枚 /SET |
OG-28 FIN | 1SET | OF-S1 | 1枚 | FM-11938M -MV-00 |
1個 |
※必要数量にご注意ください
外形寸法図

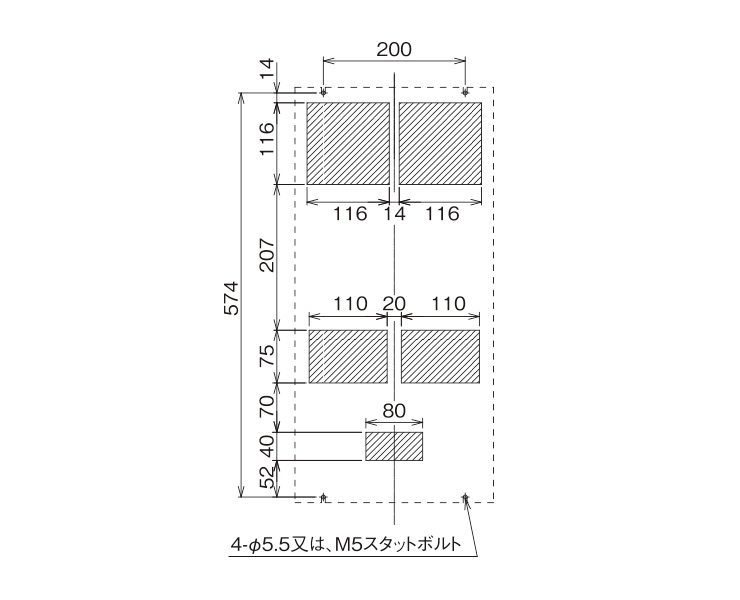

パネルカット図
定格能力
35/42 W/K（50/60Hz）
梱包内容
本体： 1台 150角フィルタガード： 2個 ガード取付用ねじ： 8本
警告ラベル（感電注意）： 1枚 取扱説明書： 1冊 抜け止めワッシャ：8個
警告ラベル（感電注意）： 1枚 取扱説明書： 1冊 抜け止めワッシャ：8個
メンテナンス品
| フィルタガード | フィンガード | 交換用フィルタ | 交換用ファンモータ | ||||
| FFG-150 ※ | 1枚 /SET |
OG-37 FIN | 1SET | OF-S2 | 1枚 | FM-15055M -MV-00 |
1個 |
※必要数量にご注意ください

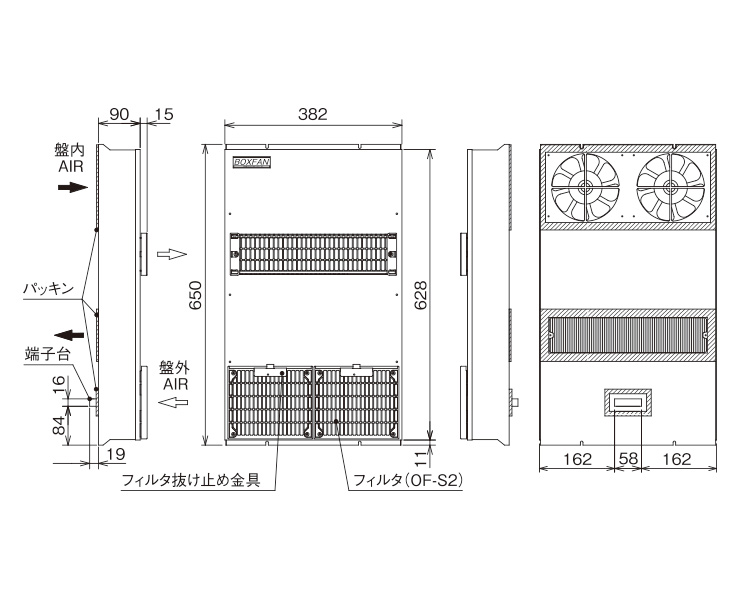

外形寸法図
