ノンフロン 標準タイプ 天井取付型
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CCC | CSA | PSE |
型式・仕様
| 型式 | OCA- H300AC-AW2 |
OCA- H700AC-AW2 |
OCA- H1100AC-AW2 |
OCA- H1700AC-AW2 |
OCA- H2300AC-AW2 |
OCA- H3000AC-AW2 |
|
| 取付方法 | 天井取付型 | ||||||
| 冷却能力 ※1 | 300/350W | 600/700W | 950/1100W | 1550/1700W | 2100/2300W | 2700/3000W | |
| 定格電圧（50/60Hz） ※2 | 単相AC200～240V | ||||||
| 定格 消費電流 ※3 |
200V | 1.1/1.4A | 2.0/2.7A | 3.0/3.7A | 3.4/4.5A | 5.1/5.5A | 6.3/7.4A |
| 220V | 1.1/1.4A | 2.2/2.7A | 3.2/3.7A | 3.4/4.5A | 5.8/5.3A | 6.5/7.1A | |
| 240V | 1.3/1.4A | 2.7/2.6A | 3.6/3.6A | 3.4/4.6A | 7.4/5.2A | 7.3/6.9A | |
| 最大消費電流 ※3 | 1.5/1.6A | 2.9/3.1A | 4.0/4.4A | 4.3/5.4A | 8.0/7.0A | 8.7/9.7A | |
| 始動電流 | 4.6/4.6A | 10.7/10.4A | 14.5/13.6A | 21.2/19.5A | 35.5/32.1A | 37.7/36.3A | |
| 定格 消費電力 ※3 |
200V | 210/260W | 390/440W | 580/700W | 660/820W | 950/1080W | 1250/1460W |
| 220V | 240/280W | 470/470W | 660/770W | 720/870W | 1080/1150W | 1360/1530W | |
| 240V | 280/310W | 610/530W | 760/840W | 790/950W | 1310/1230W | 1520/1630W | |
| 最大消費電力 ※3 | 330/360W | 680/630W | 880/980W | 980/1160W | 1560/1520W | 1850/2080W | |
| 使用周囲温度 ※4 | ＋20～＋50℃ | ||||||
| 使用周囲湿度 | 85％RH以下 結露無き事 | ||||||
| 騒音（A特性） | 約61dB | 約60dB | 約63dB | 約64dB | 約65dB | 約64dB | |
| 温度設定範囲 ※4 | ＋30～＋45℃ （初期設定+35℃） | ||||||
| 表示 | 盤内温度/アラームコード/運転ランプ（緑）/アラームランプ（赤） | ||||||
| 機能 | 盤内高温異常検出、放熱異常検出、温度センサ断線検出、メンテナンス時期お知らせタイマー、 点検時強制冷却運転機能、ドレン水オーバーフロー検出、エバポレータ凍結検出 |
||||||
| アラーム出力 | 無電圧接点出力 1a接点×2（COMMON共通） AC250V 2A DC30V 2A | ||||||
| 通信機能 | RS485 2線式（Modbus RTU） | ||||||
| 耐振動性 | 振動数10～55Hz 振幅0.15mm 掃引サイクル10回 | ||||||
| 保護等級 | 内部循環 IP54相当 | ||||||
| 適合 | EMC指令 | EN61000-6-4、EN61000-6-2 | |||||
| 低電圧指令 | EN60335-1、EN60335-2-40 | ||||||
| UL認証 | UL60335-1、UL60335-2-40 | ||||||
| CCC認証 | GB4706.1、GB4706.32、GB4343.1、GB17625.1 | ||||||
| 環境対応 | RoHS2 | ||||||
| 冷媒 | R1234yf （140g） |
R1234yf （240g） |
R1234yf （400g） |
R1234yf （650g） |
R1234yf （700g） |
R1234yf （1100g） |
|
| 地球温暖化係数 ※5 | ＜1 | ||||||
| 塗装色 | 粉体塗装 N8相当、N4相当 | ||||||
| 外形寸法（mm） | W454×H230 ×D252 |
W551×H330 ×D272 |
W603×H349 ×D354 |
W596×H446 ×D352 |
W655×H444 ×D402 |
W765×H444 ×D402 |
|
| 本体質量 | 18kg | 26kg | 35kg | 42kg | 49kg | 60kg | |
※1 盤外温度および盤内温度が＋ 35℃の場合の公称冷却能力です。
※2 運転中の許容電圧変動範囲は定格電圧の＋5％、-10％です。許容電圧変動範囲は連続的に入力可能な電圧ではなく、あくまで瞬時の変動であれば運転に問題のない電圧範囲です。
※3 「定格」は盤外温度および盤内温度が＋ 35℃の場合、「最大」は周囲温度が50℃の場合の公称値です。
※4 温度範囲外では使用できません。
※5 IPCC第5次レポート2013
※2 運転中の許容電圧変動範囲は定格電圧の＋5％、-10％です。許容電圧変動範囲は連続的に入力可能な電圧ではなく、あくまで瞬時の変動であれば運転に問題のない電圧範囲です。
※3 「定格」は盤外温度および盤内温度が＋ 35℃の場合、「最大」は周囲温度が50℃の場合の公称値です。
※4 温度範囲外では使用できません。
※5 IPCC第5次レポート2013

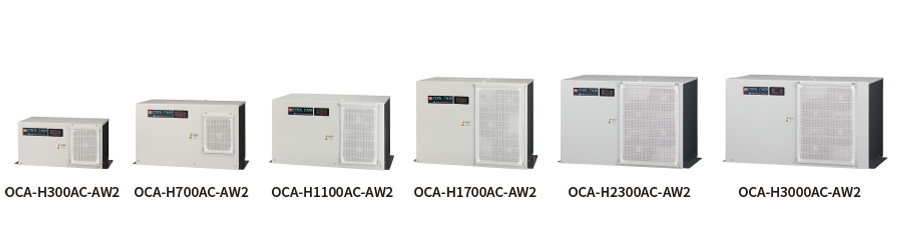

製品ラインナップ
OCA-H300AC-AW2

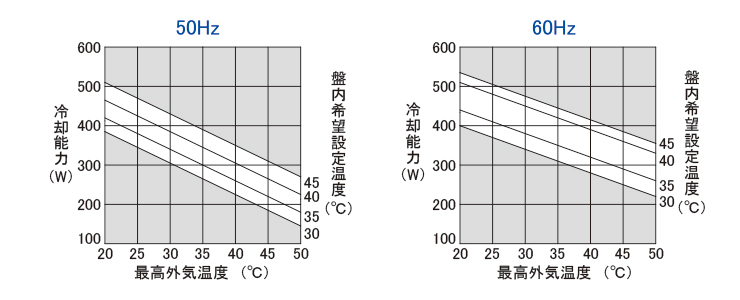

冷却能力
300/350W（50/60Hz）
梱包内容
本体：1台 取付ボルト：4本 ワッシャ：4個 スプリングワッシャ：4個 ナット：4個
ドレンホース：5m L継手：2個 パッキン1枚 アラーム説明シール：1枚
取扱説明書：1冊
ドレンホース：5m L継手：2個 パッキン1枚 アラーム説明シール：1枚
取扱説明書：1冊
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-11938P-AW-01 | CF-S1（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

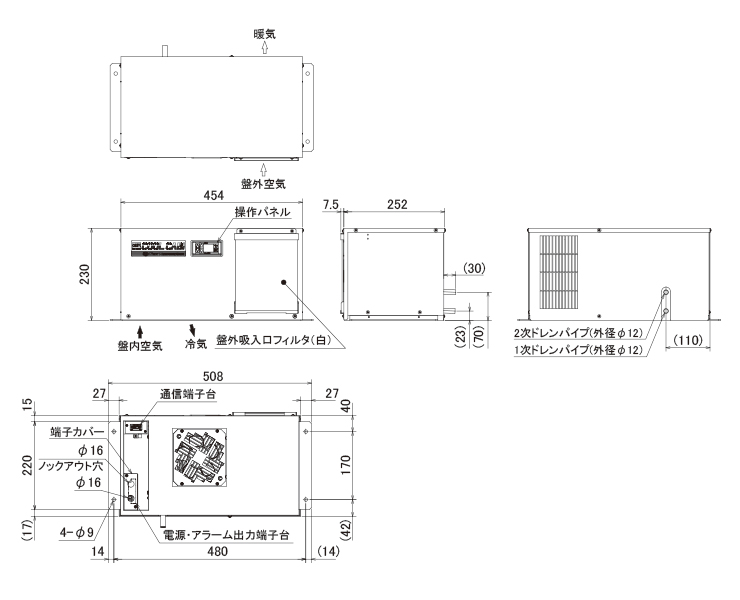

外形寸法図

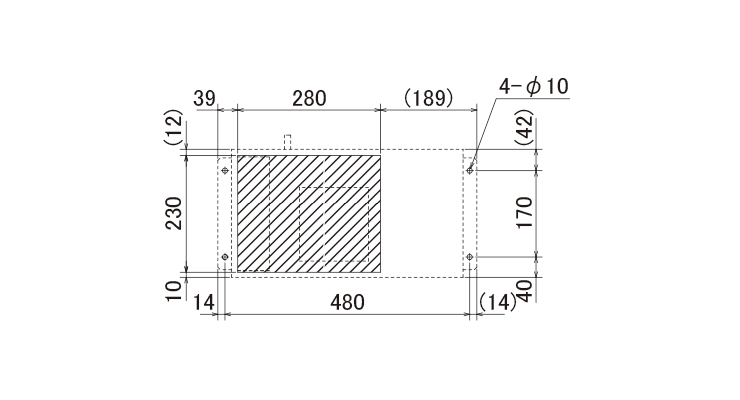

パネルカット図

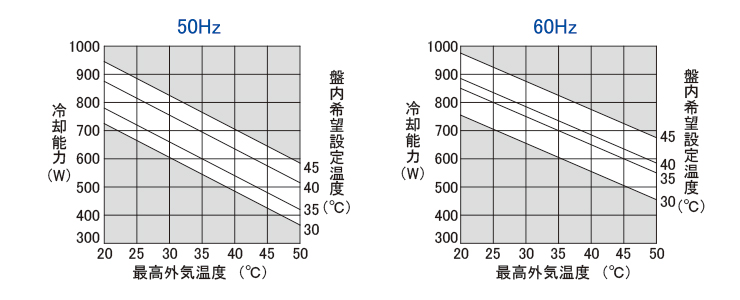

冷却能力
600/700W（50/60Hz）
梱包内容
本体：1台 取付ボルト：4本 ワッシャ：4個 スプリングワッシャ：4個 ナット：4個
ドレンホース：5m L継手：2個 パッキン1枚 アラーム説明シール：1枚
取扱説明書：1冊
ドレンホース：5m L継手：2個 パッキン1枚 アラーム説明シール：1枚
取扱説明書：1冊
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S1（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

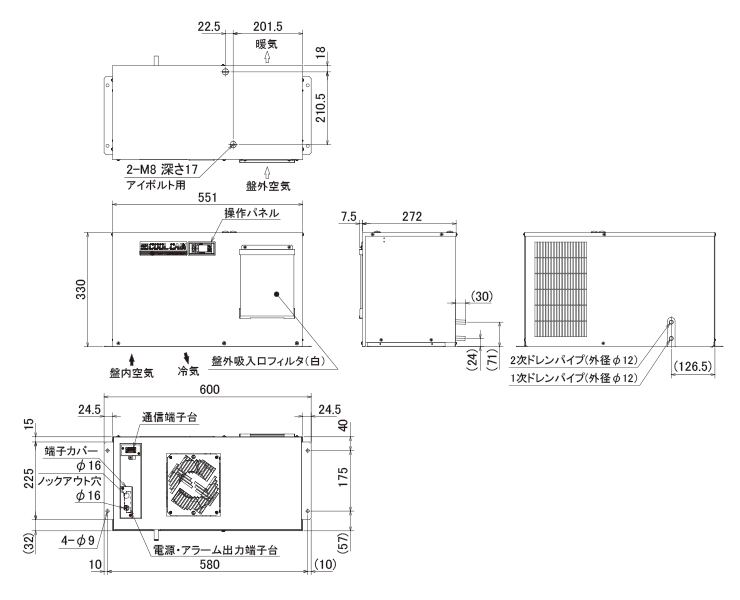

外形寸法図

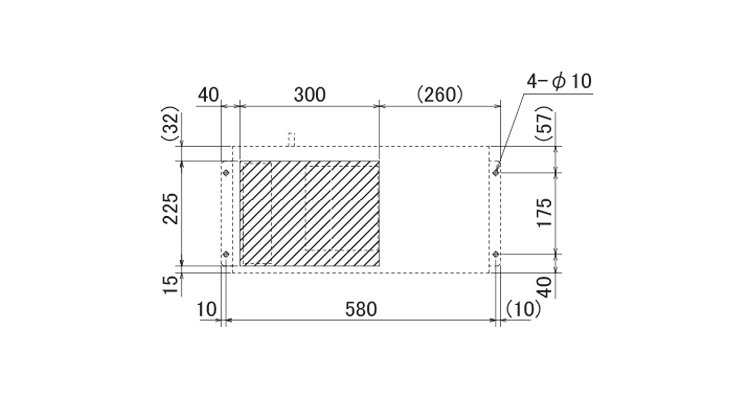

パネルカット図

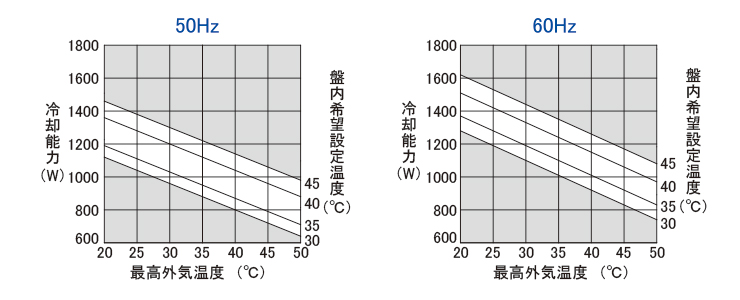

冷却能力
950/1100W（50/60Hz）
梱包内容
本体：1台 取付ボルト：4本 ワッシャ：4個 スプリングワッシャ：4個 ナット：4個
ドレンホース：5m L継手：2個 パッキン1枚 アラーム説明シール：1枚
取扱説明書：1冊
ドレンホース：5m L継手：2個 パッキン1枚 アラーム説明シール：1枚
取扱説明書：1冊
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S2（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

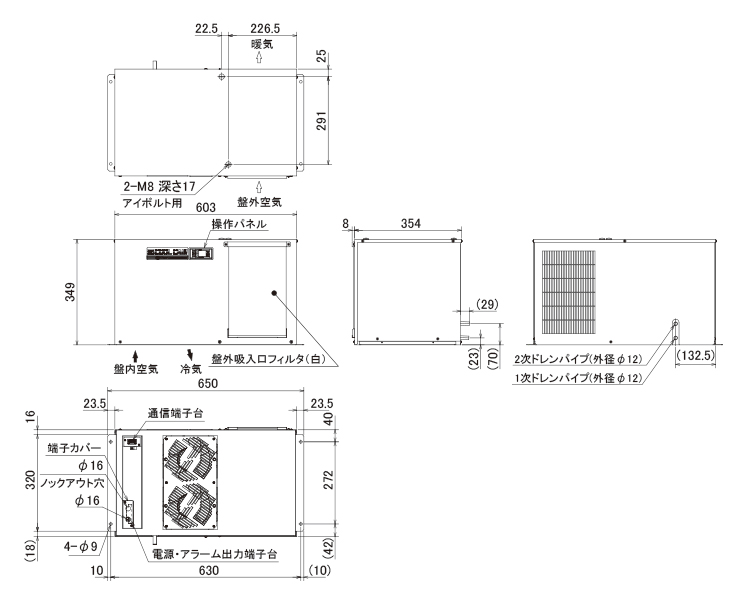

外形寸法図

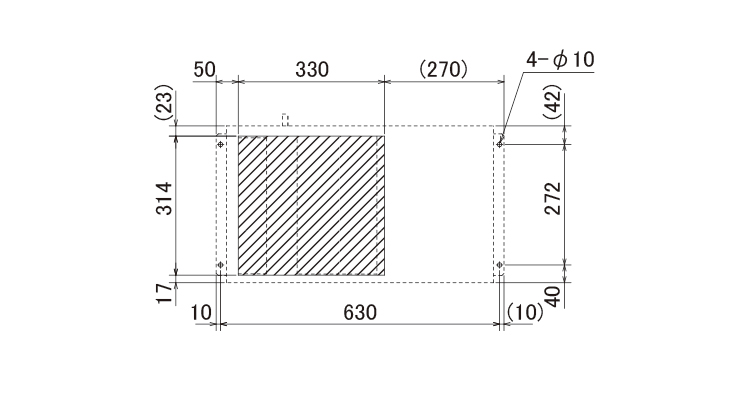

パネルカット図

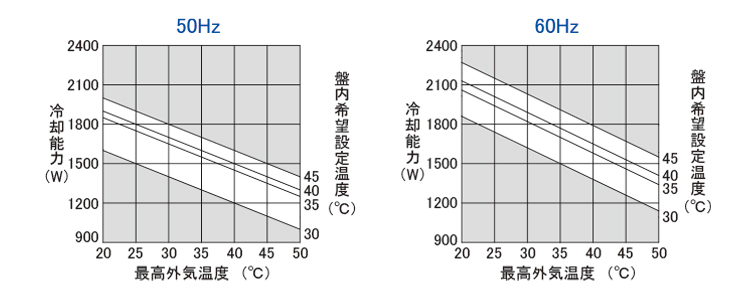

冷却能力
1550/1700W（50/60Hz）
梱包内容
本体：1台 取付ボルト：4本 ワッシャ：4個 スプリングワッシャ：4個 ナット：4個
ドレンホース：5m L継手：2個 パッキン1枚 アラーム説明シール：1枚
取扱説明書：1冊
ドレンホース：5m L継手：2個 パッキン1枚 アラーム説明シール：1枚
取扱説明書：1冊
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S4（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

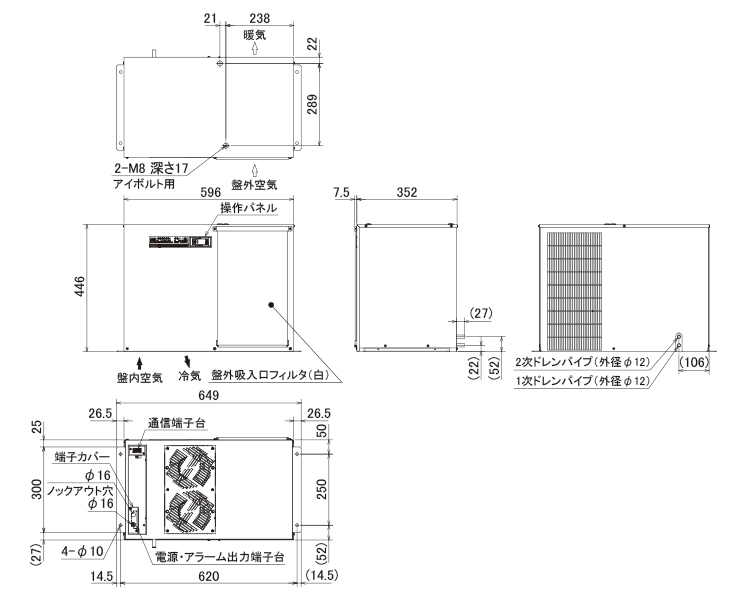

外形寸法図

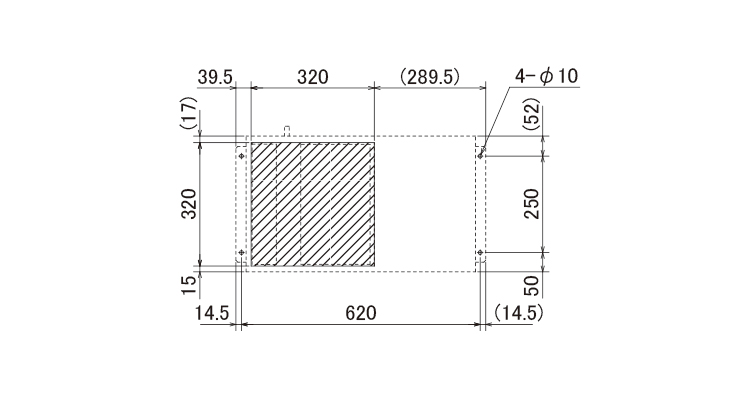

パネルカット図

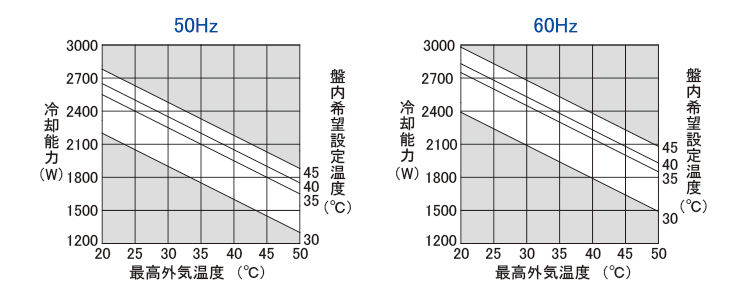

冷却能力
2100/2300W（50/60Hz）
梱包内容
本体：1台 取付ボルト：4本 ワッシャ：4個 スプリングワッシャ：4個 ナット：4個
ドレンホース：5m L継手：2個 パッキン1枚 アラーム説明シール：1枚
取扱説明書：1冊
ドレンホース：5m L継手：2個 パッキン1枚 アラーム説明シール：1枚
取扱説明書：1冊
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S5（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

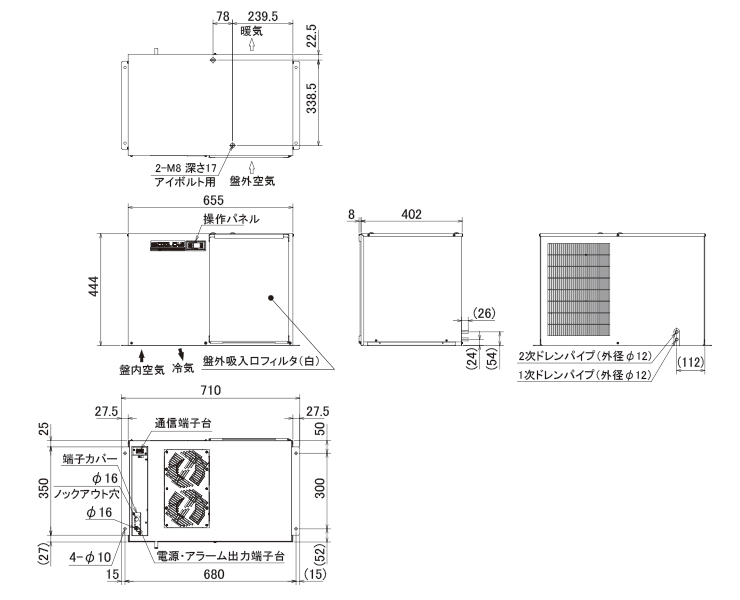

外形寸法図

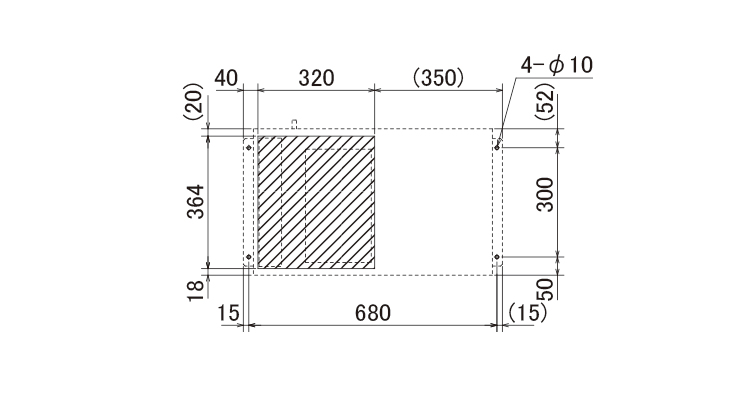

パネルカット図

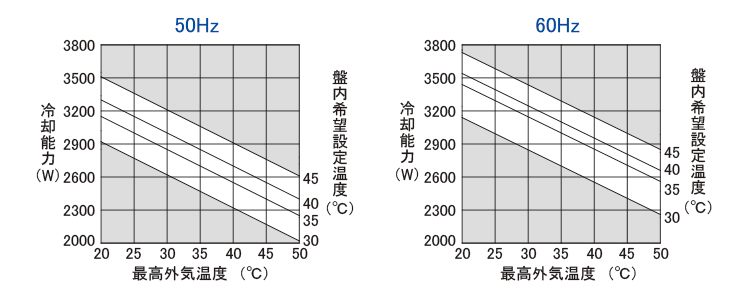

冷却能力
2700/3000W（50/60Hz）
梱包内容
本体：1台 取付ボルト：4本 ワッシャ：4個 スプリングワッシャ：4個 ナット：4個
ドレンホース：5m L継手：2個 パッキン1枚 アラーム説明シール：1枚
取扱説明書：1冊
ドレンホース：5m L継手：2個 パッキン1枚 アラーム説明シール：1枚
取扱説明書：1冊
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S5（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

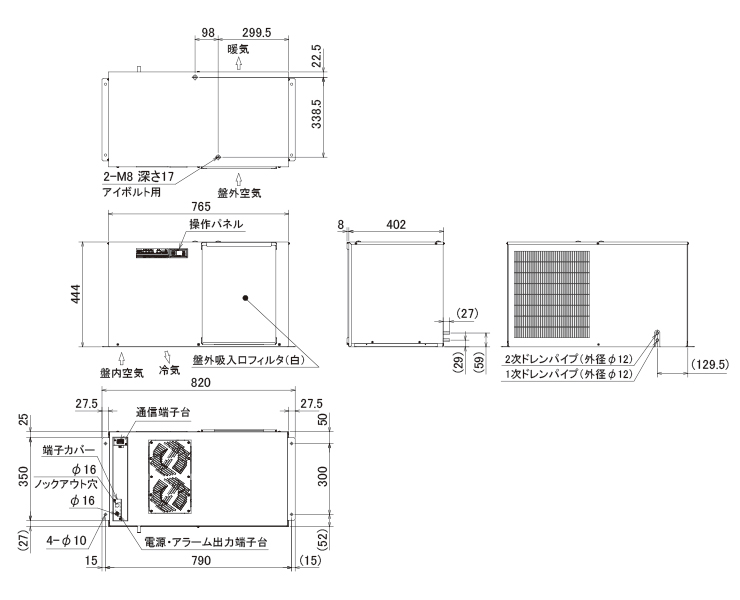

外形寸法図

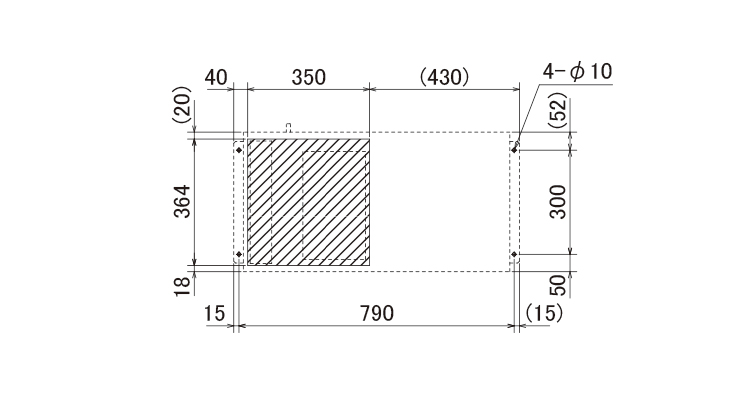

パネルカット図
風向調整ルーバーセット
盤内冷気に直線性・指向性を持たせ局所熱源の直接冷却、制御盤内温度を平準化。
ダクトセット
クーラーが直接設置困難な箇所にも離れた場所から冷却可能。
ドレン水処理装置
わずらわしいドレン水処理の手間をなくすドレン水処理装置。
注意
※制御盤外と制御盤内の空気循環が妨げられないように、盤用クーラーは他のユニットまたは壁と200mm 以上の空間をお取りください。冷却能力の低下や結露発生の原因となります。
※盤内温度設定値は＋ 35℃を基本とし、必要以上に温度を下げないでください。
※盤用クーラーへの電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※盤内温度設定値は＋ 35℃を基本とし、必要以上に温度を下げないでください。
※盤用クーラーへの電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
