オプション OCA-E用 ドレン水処理装置

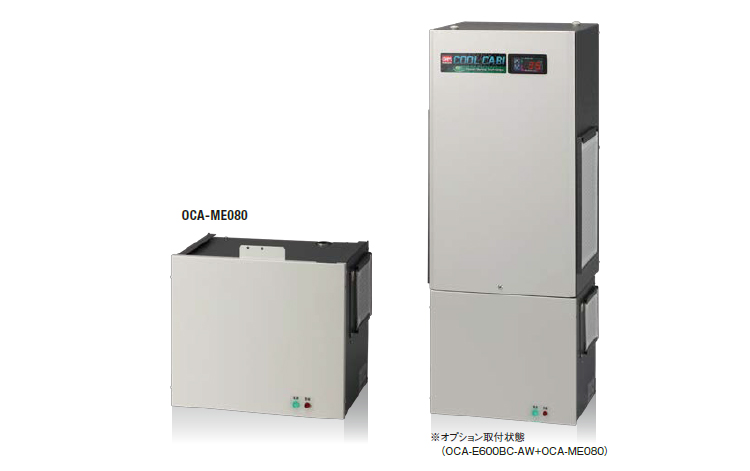

わずらわしいドレン水処理の手間をなくすドレン水処理装置。「ノンドレンユニット」超音波霧化式
型式・仕様
| 型式 | OCA-ME080 | |
| 処理方式 | 超音波霧化式 | |
| 取付可能機種 | OCA-E300BC-AW OCA-E600BC-AW OCA-E1000BC-AW OCA-E1600BC-AW |
|
| ノンドレン温湿度条件 | +35℃ 85％Rh | |
| 定格電圧 ※1 | 単相 AC100V～240V 50/60Hz | |
| 定格 消費電流 |
100V | 0.8A |
| 200V | 0.5A | |
| 240V | 0.4A | |
| 待機動作時消費電力 | 3W | |
| 処理動作時消費電力 | 75W | |
| 使用周囲温度 ※2 | +20℃～+55℃ | |
| 使用周囲湿度 | 85％RH以下 結露無き事 | |
| 騒音（A特性） | 52dB | |
| 表示 | 電源ランプ（緑）/警報ランプ（赤） | |
| 機能 | フロートスイッチによる一定量以上：ON、以下：OFF オーバーフロー検出 | |
| 適合 | 環境対応 | RoHS2 |
| 塗装色 | N8相当、N4相当 | |
| 外形寸法（mm） | W300×H260×D200 | |
| 本体質量 | 6.5kg | |
※1 取付対応機種から供給される電圧になります。
運転中の許容電圧変動範囲は定格電圧の±10％です。
許容電圧変動範囲は連続的に入力可能な電圧ではなく、あくまで瞬時の変動であれば運転に問題のない電圧範囲です。
※2 温度範囲外では使用できません。
運転中の許容電圧変動範囲は定格電圧の±10％です。
許容電圧変動範囲は連続的に入力可能な電圧ではなく、あくまで瞬時の変動であれば運転に問題のない電圧範囲です。
※2 温度範囲外では使用できません。
OCA-ME080
梱包内容
本体：１台 取付ネジ(M4)：4本 取付ステー：2本 取付スペーサ(M4)：1本 接続用ドレンホース：40mm 取扱説明書：1冊
メンテナンス品
| 交換用フィルタ | EPF-S3 |

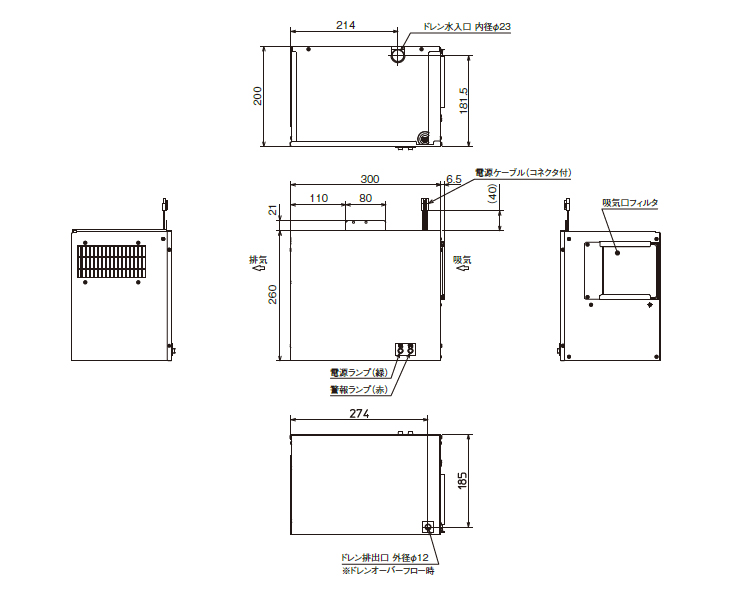

外形寸法図

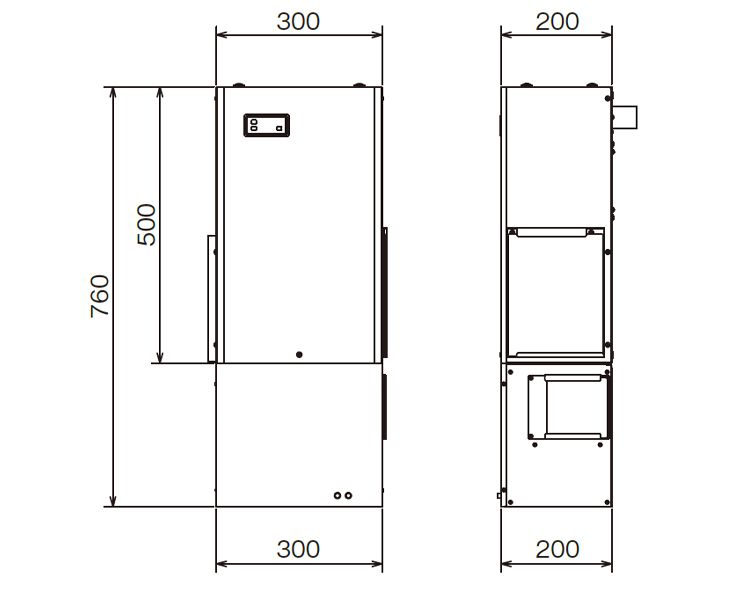

OCA-E300BC-AW

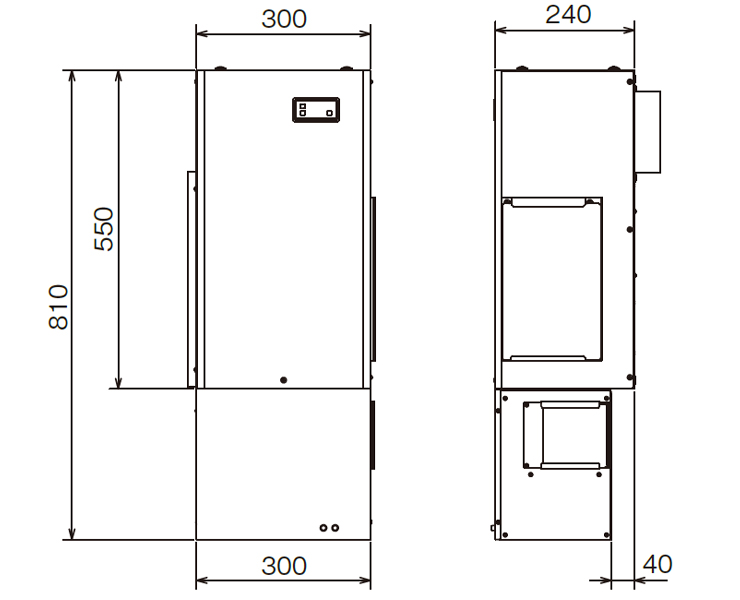

OCA-E600BC-AW

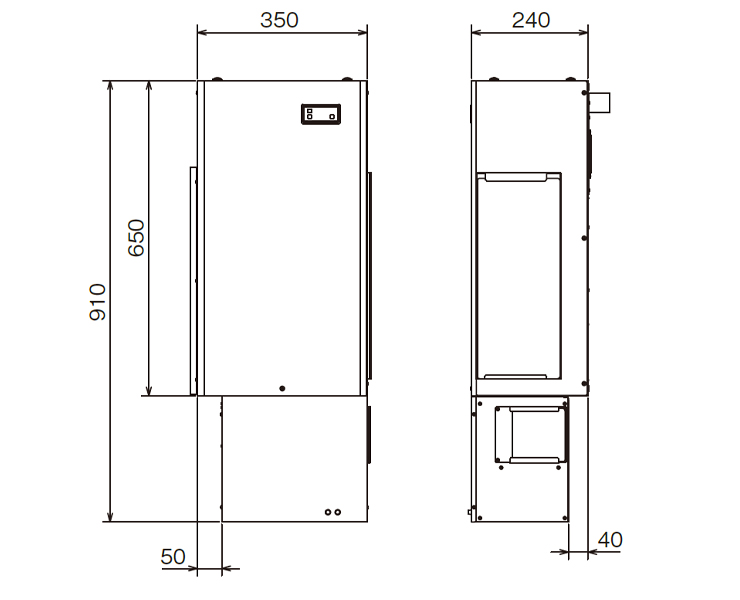

OCA-E1000BC-AW

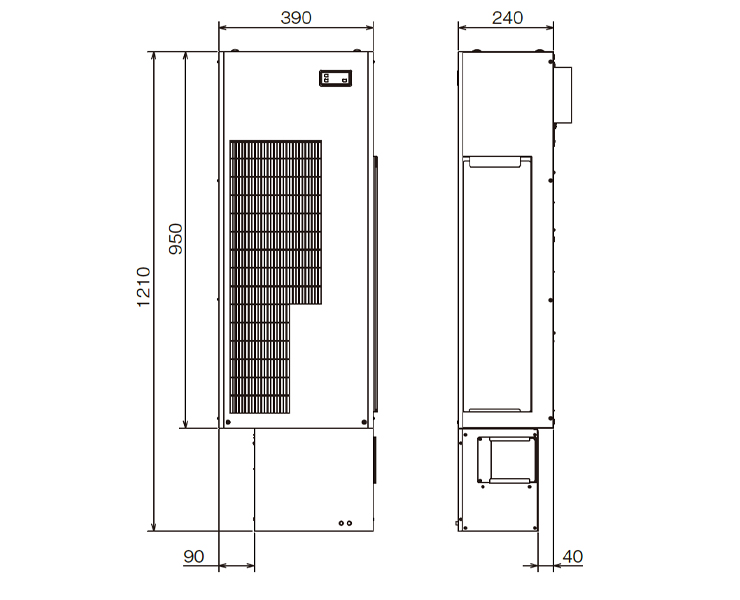

OCA-E1600BC-AW
注意
※本製品は、制御盤用クーラーのドレン水を処理する装置です。本来の目的以外では、絶対に使用しないでください。
※制御盤外の空気循環が妨げられないように、他のユニットまたは壁と500mm 以上の空間をお取りください。能力の低下や結露発生の原因となります。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※制御盤外の空気循環が妨げられないように、他のユニットまたは壁と500mm 以上の空間をお取りください。能力の低下や結露発生の原因となります。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
