ヒータ式
毎時1000mlまでのドレン水を処理。排出されるドレン水が多い場合に。
特長
| 使用環境 | 取付方法 | 処理方式 |
| 屋内 | 据置・側面取付 | ヒータ式 |
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE |
型式・仕様
| 型式 | OCJ-1201 | ||
| 取付方法 | 据置・側面取付 | ||
| 処理能力 | 1000ml/h（温度30℃、湿度60%RHの時） | ||
| 定格電圧 | 単相AC200V | ||
| 定格消費電流 | 4.5A | ||
| 消費電力 | 900W | ||
| 使用周囲温度 | 0～＋50℃ | ||
| 使用周囲湿度 | 35～85％RH以下 結露無き事 | ||
| 出力 | オーバーフロー警告（無電圧接点出力）接点容量AC200V 10A 抵抗負荷 | ||
| 保護機能 | 過温度二重保護 | サーモスタット（45℃自動復帰式） | |
| 温度ヒューズ（86℃溶断・交換式） | |||
| 過電流・漏電保護（漏電ブレーカ） | |||
| 蒸発方式 | 水過熱による直接蒸発方式 | ||
| 適合 | 環境対応 | RoHS2 | |
| 塗装色 | ベージュ（5Y7/1相当） | ||
| 外径寸法（mm） | W400×H340×D260 | ||
| 本体質量 | 約12.0kg | ||
- 使用電源電圧は定格電圧の±10％以内（変動）でご使用ください。

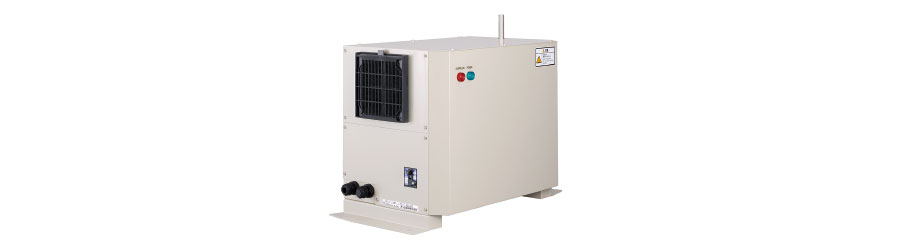

OCJ-1201
処理能力
1000ml/h
梱包内容
本体： 1台 取付ねじ：4本 ナット：4個 ワッシャ：4個 スプリングワッシャ：4個
ホースバンド：1個 取扱説明書：1冊
ホースバンド：1個 取扱説明書：1冊
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ |
| FM-OCJ-1201 | OF-S1 |

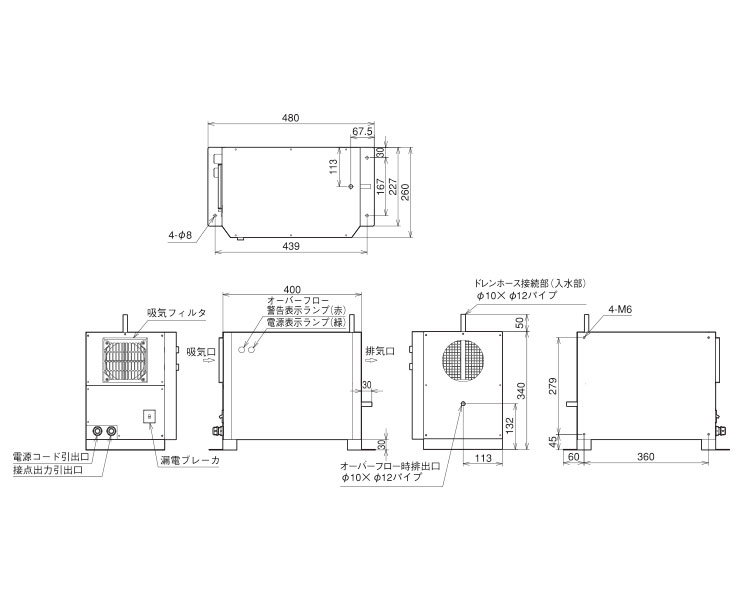

外形寸法図

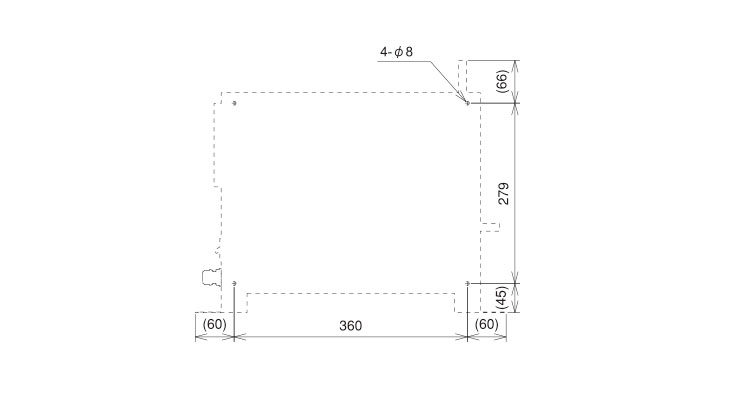

取付穴加工図
注意
※本製品は、制御盤用クーラーのドレン水を処理する装置です。本来の目的以外では、絶対に使用しないでください。
※空気循環が妨げられないように、他のユニットまたは壁と200mm 以上の空間をお取りください。蒸発能力の低下や他のユニットへ悪影響をおよぼす原因となります。
※油煙、引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※分解、改造はおこなわないでください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※空気循環が妨げられないように、他のユニットまたは壁と200mm 以上の空間をお取りください。蒸発能力の低下や他のユニットへ悪影響をおよぼす原因となります。
※油煙、引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※分解、改造はおこなわないでください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
