フィルタ式 OMC-F
捕集効率99.8％以上。低価格で高い捕集効率＆省エネのフィルタ式。
特長
| 捕集方式 | 仕様 | ||
| フィルタ式 | 省エネ | 高捕集 | 風量インジケータ付 |
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE |
型式・仕様
| 型式 | OMC-F105A | OMC-F110A | OMC-F120A | |
| 最大風量 | 4.2/5m3/min | 8/10m3/min | 18/20m3/min | |
| 捕集効率 | 99.8%以上（重量法） | |||
| 定格電圧（50/60Hz） | 三相 AC200V | |||
| モータ定格出力 | 0.3kW（2P） | 0.4kW（2P） | 1.12kW（2P） | |
| 定格消費電流 ※1 | 1.6/1.6A以下 | 2.0/2.0A以下 | 4.7/4.5A以下 | |
| 使用周囲温度 | 0～＋40℃ | |||
| 使用周囲湿度 | 85%RH以下 結露無き事 | |||
| 騒音（機側1m） | 約57dB | 約63dB | 約66dB | |
| 最高吸引温度 | ＋50℃ | |||
| 適合 | 機械指令 | EN ISO/12100 EN60204-1 | ||
| 環境対応 | RoHS2 | |||
| 吸入口径 | Ø100mm | Ø125mm | Ø150mm | |
| 本体質量 | 約25.0kg | 約30.0kg | 約50.0kg | |
| ドレン排出口 | Ø19パイプ | |||
各国のモーターエネルギー効率規制への対応についてはお問い合わせ下さい。
かんたん機種選定
使用環境に合わせて情報を入力するだけで必要能力を簡単に選定することができます。
メカニズム

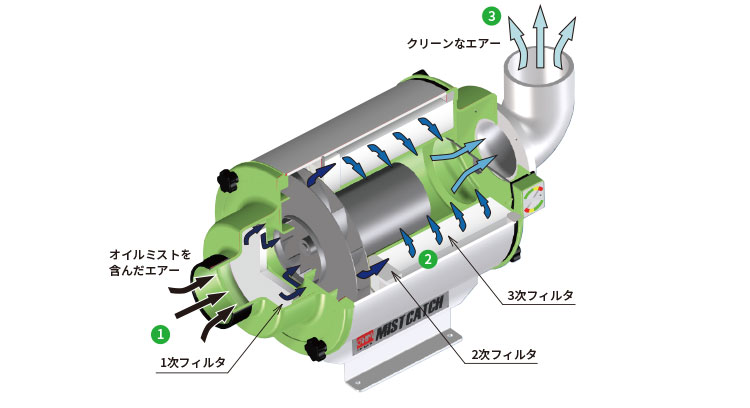

- 1次フィルタで慣性衝突により粒子径の大きなミストを捕集します。
- 1次フィルタで捕集できないオイルミストは2次フィルタで捕集、さらに細かいオイルミストは3次フィルタを通して捕集します。
- クリーンなエアーは排気口より外部に排出されます。

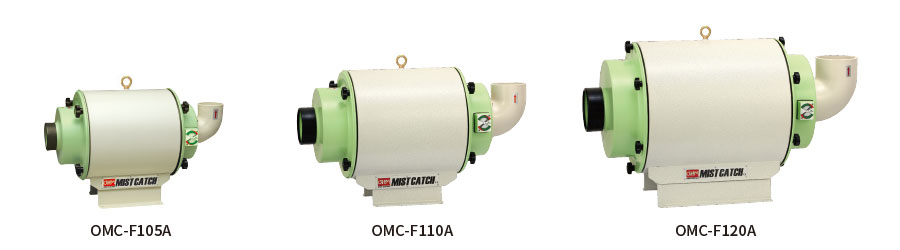

製品ラインナップ
OMC-F105A
最大風量
4.2/5m3/min
梱包内容
本体：1台 Ø 100ダクトフランジ：1個 ダクトホース用バンド：2個
ドレンホース：2m ドレンホースバンド：1個 防振ゴム：4個 取扱説明書：1部
ドレンホース：2m ドレンホースバンド：1個 防振ゴム：4個 取扱説明書：1部
捕集率
試験油：不水溶性切削油
測定機器：ローボリュームエアーサンプラー AN-200型
測定機器：ローボリュームエアーサンプラー AN-200型

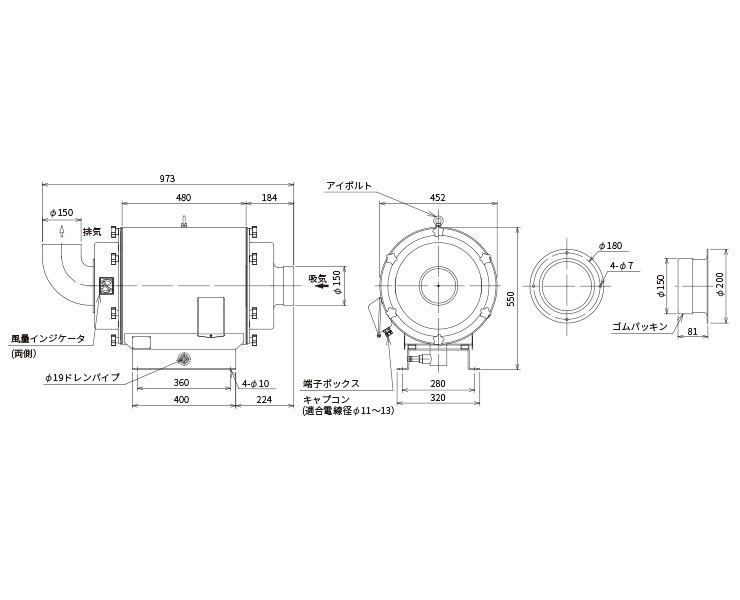

外形寸法図

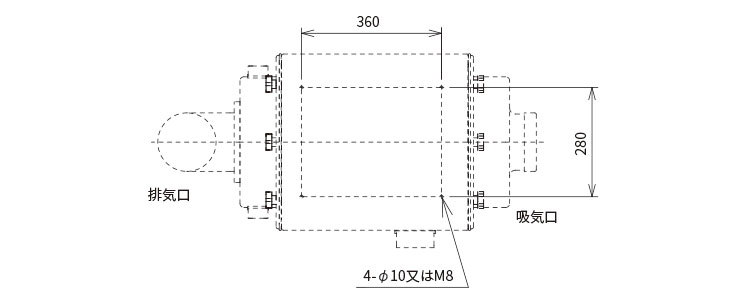

取付穴加工図

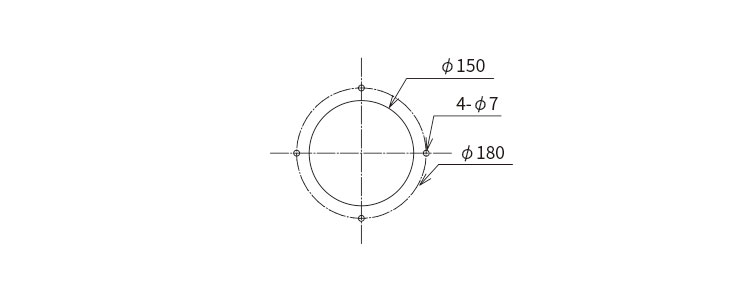

ダクトフランジ取付穴加工図
最大風量
8/10m3/min
梱包内容
本体：1台 Ø 125ダクトフランジ：1個 ダクトホース用バンド：2個
ドレンホース：2m ドレンホースバンド：1個 防振ゴム：4個 取扱説明書：1部
ドレンホース：2m ドレンホースバンド：1個 防振ゴム：4個 取扱説明書：1部
捕集率
試験油：不水溶性切削油
測定機器：ローボリュームエアーサンプラー AN-200型
測定機器：ローボリュームエアーサンプラー AN-200型
外形寸法図
取付穴加工図
ダクトフランジ取付穴加工図
最大風量
18/20m3/min
梱包内容
本体：1台 ドレンホース：約2m ドレンホースバンド：1個 取扱説明書：1部
捕集率
試験油：不水溶性切削油
測定機器：ローボリュームエアーサンプラー AN-200型
測定機器：ローボリュームエアーサンプラー AN-200型
外形寸法図
取付穴加工図
ダクトフランジ取付穴加工図
OMC-F用オプション
フィルタ、ダクトホース 他
注意
※ミストキャッチは、各種工作機械の加工時及び製造工程に発生する一般的な水溶性ミスト・油性ミストの
吸引捕集を目的としているため、次のものは絶対に吸引させないでください。
・火種、工作機械加工時に発生する火花や火の粉。
・ガソリン・シンナー・ベンジン・灯油・有機溶剤等の引火性物質、及び引火点70℃以下の油・洗浄液。
・アルミニウム、マグネシウム、チタン等の爆発性物質や、それらが付着混在した物体等。
・可燃性の液体・ミストや、可燃性物質が付着混在した物体等。
・腐食性・粘着性の物質や有害ガスまたは非常性のものが多く含まれる気体等。
・粉塵。
・50℃以上の空気。
・多量の液体。
・金属の著しい錆や樹脂の著しい劣化をまねく物質等。
※取付場所の環境は、塩素系ガス・硫酸系ガス・フッ素ガス・シュウ酸・キシレン・四塩化メチル等、
※腐食性の雰囲気がある場所では使用できません。
※端子ボックスカバーを取り外した状態で運転しないでください。
※運転中は絶対にモータに触れないでください。また、ファン回転部に指や異物を入れないでください。
※屋外及び高度2000m 以上の場所での使用はできません。
※振動・衝撃等のある場所では、使用できません。
※ミストキャッチが納入された時、その梱包状態が損傷していない事を確認してください。
※周囲温度が0℃～＋40℃で、周囲湿度が85％ＲＨ以下（非結露）の範囲で必ず使用してください。
※運搬する場合、衝撃・振動・ムリな荷重は加えないでください。
※排気口付近には精密機器などを配置しないでください。
