OL-G4A センター取付タイプ


接続コネクタの固定に。機械の振動や電線の引張による断線・接触不良を防止。アルミフレームに取付可能。PAT.

OL-G4A

取得規格

欧州RoHS2 中国RoHS CE UL CSA PSE
・用途 組立自動機、搬送機、検査装置、機械周りのコネクタ中継部に。

カタログのダウンロード

CADデータのダウンロード

型式の見方


型式・仕様

型式 本体長さ コネクタ・ケーブル
固定方法
本体色 使用周囲温度 本体質量 販売単位
OL-G4A-80 80mm 結束バンド
幅 5mm以下
グレー -40~+80℃ 約6g 1袋(10個入)
OL-G4A-90 90mm 約7g

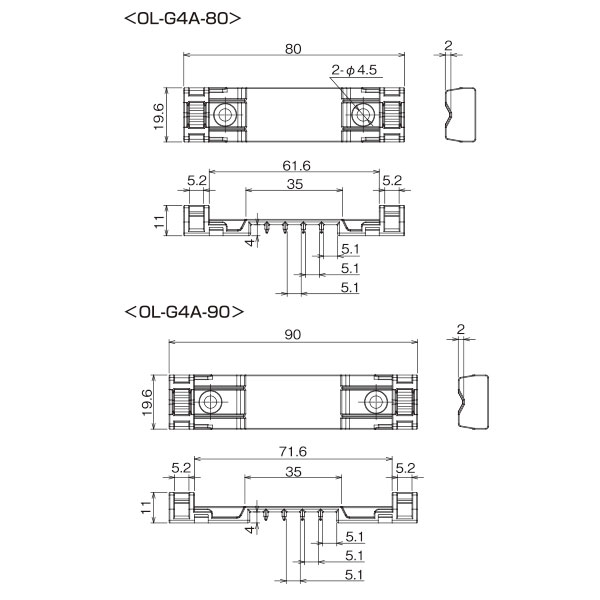

外形寸法図

外形寸法図

材質

材質

取付ピッチ

型式
OL-G4A-80 50±0.2mm
OL-G4A-90 60±0.2mm

取付ピッチ

作業手順

作業手順

1.本体を取付ける。

・被対象物の固定は、対象物に応じた結束バンドの締付力を調整してください。

作業手順

2.結束バンドを通し、コネクタ・ケーブルを
固定する。

サンプル請求

サンプルをご希望のお客様は、「サンプル請求フォーム」より直接ご依頼いただくか、「サンプル請求シート」をダウンロードし、必要事項をご記入の上FAXしてください。

注意

※本製品に外力を加えないでください。また、塗装はしないでください。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気。
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。。
