OA-QM 丸端子ねじ止め用
ねじ止め端子の絶縁処理に。（3・4・5・6ｍｍ用）
特長
| カラー | 定格電圧 |
| 白 | 600V |
※定格電流値は各絶縁キャップに使用可能な電線の許容電流に準じます。
テープ巻き一切不要。個人差のない安定した絶縁処理が可能です。
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE |
・用途 モータ端子、バルブ端子などの圧着丸端子同士のねじ止め接続の絶縁処理に。

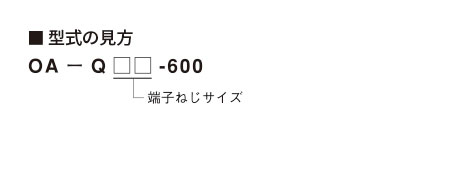

型式・仕様
| 型式 | 定格 電圧 |
最大適合電線径 （mm） |
使用周囲温度 | 本体質量 | 販売単位 |
| OA-QM3-600 | AC/DC 600V |
Ø4×2本 | -20～+70℃ | 約3g | 1袋（50個入） |
| OA-QM4-600 | Ø5×2本 | 約4g | |||
| OA-QM5-600 | Ø6×2本 | 約6g | |||
| OA-QM6-600 | Ø7×2本 | 約12g | 1袋（20個入） |

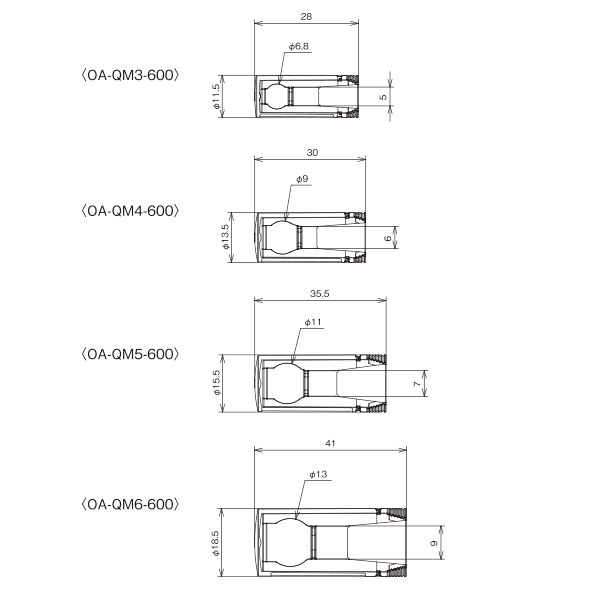

外形寸法図

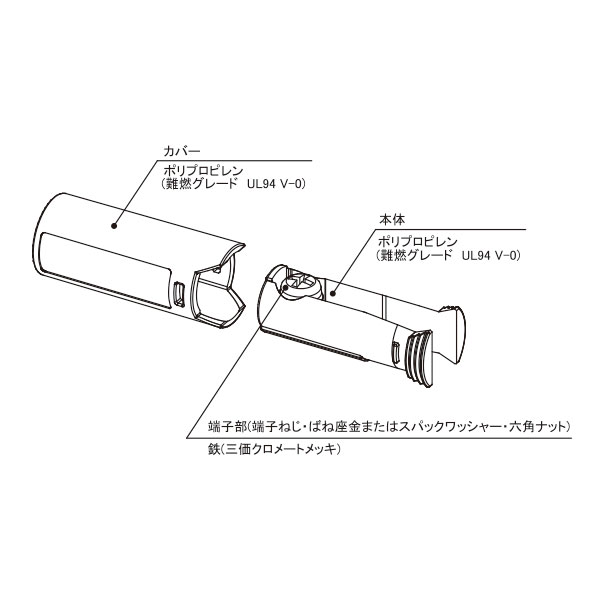

材質
作業手順
1.電線を接続する。
2.電線を本体にはめ込む。
3.カバーを本体上部からかぶせる。
4.「パチン」と音がするまで
押し込む。（※絶縁キャップが
抜けないことを必ず確認する）

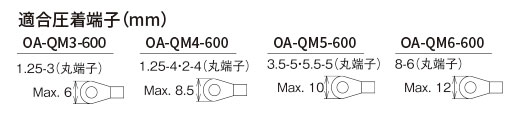

・付属ねじ、適合圧着端子を使用してください。
・ねじに緩みがないことを必ず確認してください。
・圧着端子の向きが不適切な接続又は圧着端子が3個以上の接続はしないでください。

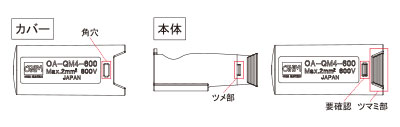

・カバー本体を挿入する際に、角穴（対面2箇所）に確実にツメが入っている事を確認してください。
・カバーを被せた後、本体が抜けない事を確認してください。
・ボックス等への収納時にツマミ部に外力がかからないように配慮してください。
・ねじに緩みがないことを必ず確認してください。
・圧着端子の向きが不適切な接続又は圧着端子が3個以上の接続はしないでください。
・カバー本体を挿入する際に、角穴（対面2箇所）に確実にツメが入っている事を確認してください。
・カバーを被せた後、本体が抜けない事を確認してください。
・ボックス等への収納時にツマミ部に外力がかからないように配慮してください。
サンプル請求
サンプルをご希望のお客様は、「サンプル請求フォーム」より直接ご依頼いただくか、「サンプル請求シート」をダウンロードし、必要事項をご記入の上FAXしてください。
注意
※施工後、必ず電線の挿入口は下に向けるか、異物が侵入しないような処理をしてください。埃等が堆積し、焼損などの原因となります。
※通電中にカバーを外さないでください。
※本製品は防水タイプではありません。（防水が必要な所にはOA-QWをご使用ください）
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
※通電中にカバーを外さないでください。
※本製品は防水タイプではありません。（防水が必要な所にはOA-QWをご使用ください）
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
- 使用周囲温度範囲外
- 水蒸気、恒温・高湿の雰囲気
- 酸、アルカリ、有機溶剤の雰囲気（技術資料 耐薬品性 参照）
