ゴムブッシュ
適合電線径を変更したい場合に。
型式・仕様
G15M
| 型式 | 適合 電線径 |
販売 単位 |
適合品型式 | ||
| 耐油性 | 耐候性 | OA-W | JB | ||
| G15M-04 | G15M-04E | Ø2～4 | 10個 | OA-W15M-04（E） OA-W15M-05（E） OA-W15M-07（E） OA-W15M-302（E） |
JB-WST303（E） JB-WS303（E） JB-WS307（E） |
| G15M-05 | G15M-05E | Ø3～5 | |||
| G15M-07 | G15M-07E | Ø5～7 | |||
| G15M-302 | G15M-302E | Ø2.4～3 2穴 | |||
【材質】耐油性：NBR 耐候性：EPDM 画像は全て耐油性タイプです。耐候性タイプは青色になります。

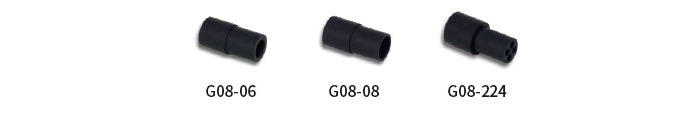

G08
| 型式 | 適合電線径 | 販売 単位 |
適合品型式 | |
| 耐油性 | 耐候性 | OA-W | ||
| G08-06 | G08-06E | Ø4～6 | 10個 | OA-W1606(E） OA-W1608(E） OA-W16-224(E） |
| G08-08 | G08-08E | Ø6～8 | ||
| G08-224 | G08-224E | Ø1.7～2.2 4穴 | ||
【材質】耐油性：NBR 耐候性：EPDM 画像は全て耐油性タイプです。耐候性タイプは青色になります。
G11
| 型式 | 適合電線径 | 販売 単位 |
適合品型式 | |||
| 耐油性 | 耐候性 | OA-W | OA-QW | JB | ||
| G11-09 | G11-09E | Ø4～9 | 10個 | OA-W1609（E） OA-W1611（E） OA-W16-334（E） OA-W16-402（E） |
OA-QW09S（E） OA-QW11S（E） OA-QW0911S（E） OA-QW09S（E）-2 OA-QW11S（E）-2 OA-QW0911S（E）-2 |
JB-WST304（E） JB-WST306（E） JB-WS304（E） |
| G11-09A | G11-09AE | Ø6～9 | ||||
| G11-11 | G11-11E | Ø9～11 | ||||
| G11-334 | G11-334E | Ø2.2～3.3 4穴 | ||||
| G11-402 | G11-402E | Ø3～4 2穴 | ||||
| G11-09RS | G11-09RSE | Ø4～9（スリット） | OA-W3/8G-04/09（E） OA-W3/8G-06/09（E） OA-W3/8G-09/11（E） OA-W3/8G-0334（E） OA-W3/8G-0402（E） |
- | - | |
| G11-09ARS | G11-09ARSE | Ø6～9（スリット） | ||||
| G11-11RS | G11-11RSE | Ø9～11（スリット） | ||||
| G11-334RS | G11-334RSE | Ø2.2～3.3 4穴 （スリット） |
||||
| G11-402RS | G11-402RSE | Ø3～4 2穴 （スリット） |
||||
【材質】耐油性：NBR 耐候性：EPDM 画像は全て耐油性タイプです。耐候性タイプは青色になります。
G13
| 型式 | 適合電線径 | 販売 単位 |
適合品型式 | |||
| 耐油性 | 耐候性 | OA-W | OA-QW | JB | ||
| G13-09 | G13-09E | Ø4～9 | 10個 | OA-W1613（E） OA-W1614（E） OA-W16-404（E） OA-W16-503（E） OA-W16-602（E） OA-W1609（E）-13L OA-W1611（E）-13L OA-W1613（E）-13L OA-W1614（E）-13L |
OA-QW09S（E）-3 OA-QW11S（E）-3 OA-QW13S（E）-3 OA-QW0911S（E）-3 OA-QW0913S（E）-3 OA-QW1113S（E）-3 OA-QWL09S（E）-4 OA-QWL11S（E）-4 OA-QWL13S（E）-4 OA-QWL0911S（E）-4 OA-QWL0913S（E）-4 OA-QWL1113S（E）-4 OA-QWL09334S（E）-4 OA-QWL09404S（E）-4 OA-QW09S（E）N OA-QW11S（E）N OA-QW13S（E）N OA-QW0911S（E）N OA-QW0913S（E）N OA-QW1113S（E）N OA-QWL09S（E）N OA-QWL11S（E）N OA-QWL13S（E）N OA-QWL0911S（E）N OA-QWL0913S（E）N OA-QWL1113S（E）N |
JB-W44（E） JB-W305（E） JB-W307（E） JB-W311（E） |
| G13-09A | G13-09AE | Ø6～9 | ||||
| G13-09B | G13-09BE | Ø4～6 | ||||
| G13-11 | G13-11E | Ø8.5～11.5 | ||||
| G13-13 | G13-13E | Ø11～13 | ||||
| G13-14 | G13-14E | Ø13～14 | ||||
| G13-334 | G13-334E | Ø2.2～3.3 4穴 | ||||
| G13-404 | G13-404E | Ø3～4 4穴 | ||||
| G13-503 | G13-503E | Ø4～5 3穴 | ||||
| G13-602 | G13-602E | Ø5～6 2穴 | ||||
| G13-09RS | G13-09RSE | Ø4～9 （スリット） |
OA-W1613（E） OA-W1614（E） OA-W16-404（E） OA-W16-503（E） OA-W16-602（E） OA-W16-0901RS（E） OA-W16-1151RS（E） OA-W16-1301RS（E） OA-W16-0334RS（E） OA-W16-0404RS（E） OA-W16-0503RS（E） |
OA-QW09S（E）-3 OA-QW11S（E）-3 OA-QW13S（E）-3 OA-QW0911S（E）-3 OA-QW0913S（E）-3 OA-QW1113S（E）-3 OA-QW09S（E）N OA-QW11S（E）N OA-QW13S（E）N OA-QW0911S（E）N OA-QW0913S（E）N OA-QW1113S（E）N OA-QW09SRS（E）N OA-QW11SRS（E）N OA-QW0911SRS（E）N OA-QW09334SRS（E）N OA-QW09404SRS（E）N OA-QW11334SRS（E）N OA-QW11404SRS（E）N |
- | |
| G13-09ARS | G13-09ARSE | Ø6～9 （スリット） |
||||
| G13-09BRS | G13-09BRSE | Ø4～6 （スリット） |
||||
| G13-11RS | G13-11RSE | Ø8.5～11.5 （スリット） |
||||
| G13-13RS ※ | G13-13RSE ※ | Ø11～13 （スリット） |
||||
| G13-334RS | G13-334RSE | Ø2.2～3.3 4穴 （スリット） |
||||
| G13-404RS | G13-404RSE | Ø3～4 4穴 （スリット） |
||||
| G13-503RS ※ | G13-503RSE ※ | Ø4～5 3穴 （スリット） |
||||
※OA-QWには使用できません
【材質】耐油性：NBR 耐候性：EPDM 画像は全て耐油性タイプです。耐候性タイプは青色になります。
【材質】耐油性：NBR 耐候性：EPDM 画像は全て耐油性タイプです。耐候性タイプは青色になります。

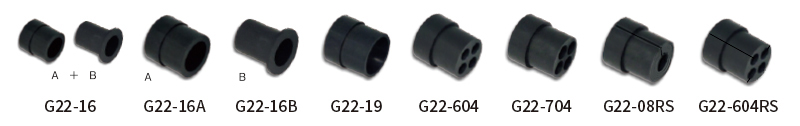

G22
| 型式 | 適合電線径 | 販売 単位 |
適合品型式 | ||
| 耐油性 | 耐候性 | OA-W | OA-QW | ||
| G22-16 | G22-16E | Ø8～16 | 10個 | OA-W2213（E） OA-W2216（E） OA-W2219（E） OA-W22-604（E） OA-W22-704（E） |
OA-QW16S（E） OA-QW19S（E） OA-QW1619S（E） OA-QW16S（E）N OA-QW19S（E）N OA-QW1619S（E）N |
| G22-16A | G22-16AE | Ø11～16 | |||
| G22-16B | G22-16BE | Ø8～11 | |||
| G22-19 | G22-19E | Ø15～19 | |||
| G22-604 | G22-604E | Ø5～6 4穴 | |||
| G22-704 | G22-704E | Ø6～7 4穴 | |||
| G22-08RS | G22-08RSE | Ø5～8 （スリット） |
OA-W2213（E） OA-W2216（E） OA-W2219（E） OA-W22-604（E） OA-W22-704（E） OA-W22-0801RS（E） OA-W22-0604RS（E） |
OA-QW16S（E） OA-QW19S（E） OA-QW1619S（E） OA-QW16S（E）N OA-QW19S（E）N OA-QW1619S（E）N OA-QW22-0801SRS（E）N |
|
| G22-604RS ※ | G22-604RSE ※ | Ø5～6 4穴 （スリット） |
|||
※OA-QWには使用できません 【材質】耐油性：NBR 耐候性：EPDM 画像は全て耐油性タイプです。耐候性タイプは青色になります。

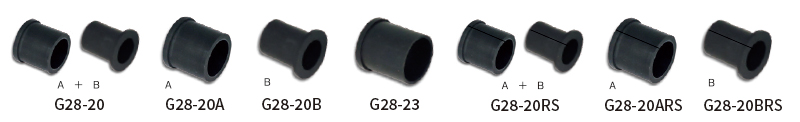

G28
| 型式 | 適合電線径 | 販売 単位 |
適合品型式 | ||
| 耐油性 | 耐候性 | OA-W | OA-QW | ||
| G28-20 | G28-20E | Ø13～20 | 10個 | OA-W2820（E） OA-W2823（E） |
OA-QW20S（E） OA-QW23S（E） OA-QW2023S（E） OA-QW20S（E）N OA-QW23S（E）N OA-QW2023S（E）N |
| G28-20A | G28-20AE | Ø16～20 | |||
| G28-20B | G28-20BE | Ø13～16 | |||
| G28-23 | G28-23E | Ø19～23 | |||
| G28-20RS | G28-20RSE | Ø13～20 （スリット） |
OA-W2820（E） OA-W2823（E） OA-W28-2001RS（E） |
- | |
| G28-20ARS | G28-20ARSE | Ø16～20 （スリット） |
|||
| G28-20BRS | G28-20BRSE | Ø13～16 （スリット） |
|||
【材質】耐油性：NBR 耐候性：EPDM 画像は全て耐油性タイプです。耐候性タイプは青色になります。

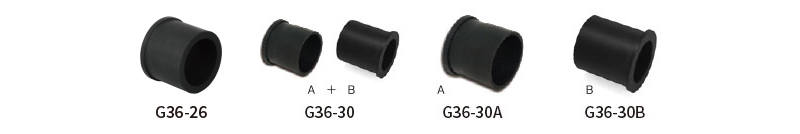

G36
| 型式 | 適合電線径 | 販売 単位 |
適合品型式 | ||
| 耐油性 | 耐候性 | OA-W | OA-QW | ||
| G36-26 | G36-26E | Ø21～26 | 5個 | OA-W3626（E） OA-W3630（E） |
OA-QW30S（E） OA-QW30S（E）N |
| G36-30 | G36-30E | Ø15～30 | |||
| G36-30A | G36-30AE | Ø22～30 | |||
| G36-30B | G36-30BE | Ø15～23 | |||
【材質】耐油性：NBR 耐候性：EPDM 画像は全て耐油性タイプです。耐候性タイプは青色になります。
