使用場所に適した選定と設置方法
使用場所に適した製品の選定
お客様の使用環境に合わせ、耐油性と耐候性をご用意しています。用途に合わせてご選定ください。
耐油性
油気のある屋内での使用に。
| 使用環境 | オイルミストが浮遊する環境 切削加工等で油滴が直接かかる場所 |
| 使用場所 用途 |
プレス機 / フライス盤 / NC旋盤 / マシニングセンタ / ワイヤ放電加工機等の加工油を使用する工作機械 / 加工後洗浄機 / クーラントタンク / 油回収機器 等 |
| 型式表記 E表記なし |
例：OA-W1606 / OA-W16-0901RS / OA-QW09S-2 / OA-QW09SRSN / JB-W305 |
| 材質 | ゴムブッシュ / Oリング：NBR |
| 特記 | 耐候性の使用環境で耐油性を使用した場合、ゴム部品の著しい性能の低下および外観異常に至る可能性があります。
|
ゴムブッシュ・Oリング カラー：黒
耐候性
油気のない屋内や、屋外での使用に。
| 使用環境 | 油やオイルミストの無い環境 屋外環境（雨・オゾン・紫外線） |
| 使用場所 用途 |
食品機械 / 搬送設備 / プラント設備 / 太陽光発電設備 / ロボット / クリーンルーム / 鉄道 / 船舶 / 電力盤 / 通信盤 等 |
| 型式表記 E表記あり |
例：OA-W1606E / OA-W16-0901RSE / OA-QW09SE-2 / OA-QW09SRSEN / JB-W305E |
| 材質 | ゴムブッシュ / Oリング：EPDM |
| 特記 | 耐油性の使用環境で耐候性を使用した場合、ゴム部品の著しい性能の低下および外観異常に至る可能性があります。
|
ゴムブッシュ・Oリング カラー：青
製品の設置方法
より長くご使用いただくために、施工時には以下についてご注意ください。
- 電線の固定の際に締付キャップを過度に締め付けないでください。（※OA-W 締付量 参考値またはOA-QW 締付量 参考値 参照）
- 直射日光を避けてください。

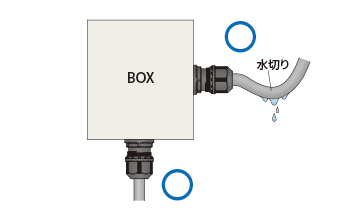

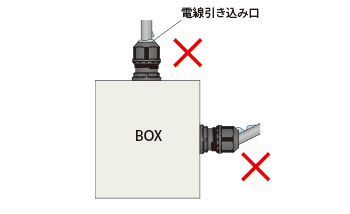

- 電線引き込み口が上を向かないような設置をしてください。
- 電線引き込み口前の電線には水切りを設けてください。
キャプコン OA-W

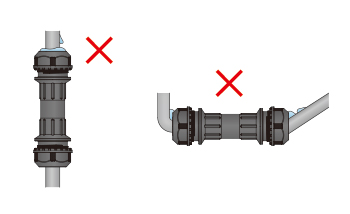

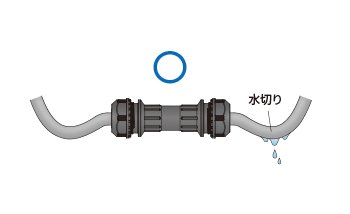

クイックキャップ OA-QW

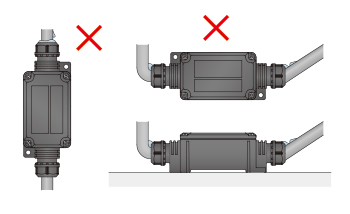

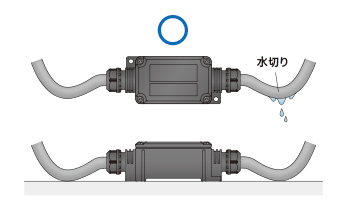

ジョイボックス JB-W
注意事項
- 仕様に記載の範囲外では使用できません。
- 材料の性質上、使用周囲温度範囲内であっても吸水等による寸法変化により、ねじ部かん合の具合に影響が出る場合があります。
- 製品に足を掛けるなど荷重がかかる場所に使用しないでください。
- 塗装はしないでください。
- 水中/油中での使用はできません。（保護等級IP67は耐塵・防浸形です。参考：保護等級について）
以下の環境での使用・保管はしないでください。
- 使用周囲温度範囲外
- 水蒸気、高温、高湿の雰囲気
- 酸、アルカリ、有機溶剤の雰囲気（参照：樹脂・ゴムの一般特性）
